旋转刀切割机 Qcut 400 A样本带数码辅助带可编程软件
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 所用技术
- 旋转刀
- 切割产品
- 样本
- 操控类型
- 带数码辅助, 带测评软件, 带可编程软件
- 应用
- 金相, 实验室
- 相位
- 三相
- 构造特性
- 紧凑型
- 其他特性
- 自动, 立式, 精准, 大功率, 可编程
- X轴
345 mm
(13.58 in)- Y轴
200 mm
(7.87 in)- Z轴
150 mm
(6 in)- 重复精度
0.1 mm
(0.0039 in)- 整体长度
1,100 mm
(43 in)- 整体宽度
930 mm
(37 in)- 高度
1,610 mm
(63 in)- 重量
480 kg
(1,058.22 lb)- 载荷能力
最多: 120 kg
(264.6 lb)最少: 0 kg
(0 lb)
产品介绍
简介

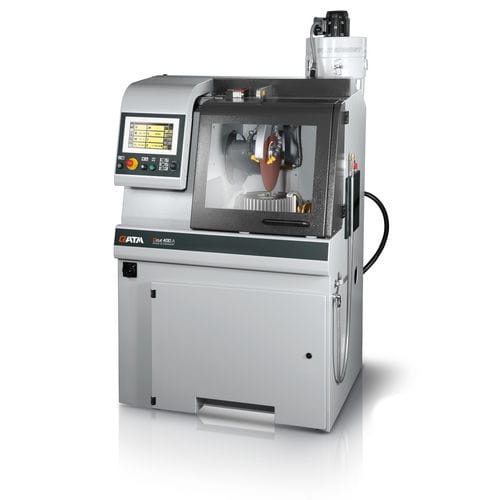

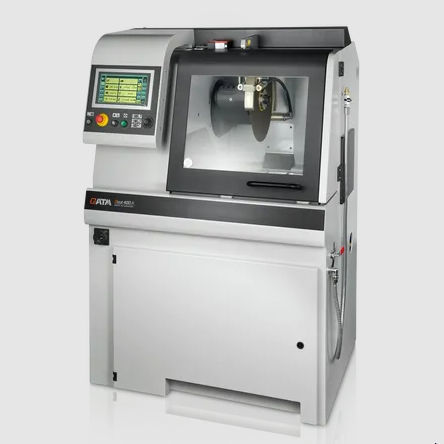

Qcut 400 A 是一款用于实验室和工业样品制备的落地式精密切割机。适用于直径达 Ø 406 mm 的切割轮，在紧凑的占地空间内提供较大的切割能力，并配备自动 X/Y 行程以实现高重复性的切割结果。
产品优势
符合人体工程学的控制面板
坚固机身
不锈钢紧凑机台
大容量切割室
优化的摆臂与切割头
激光校准（可选）
高精度横向进给
回转工具（可选）
直观易用
脉冲切割
切削力相关进给控制（X & Y）
配件（部分）
耗材
建议使用适合工况的切割轮及配套耗材，以提高切割作业的可靠性、安全性和效率。
技术参数
Qcut 400 A 是一款用于实验室和工业样品制备的落地式精密切割机。适用于直径达 Ø 406 mm 的切割轮，在紧凑的占地空间内提供较大的切割能力，并配备自动 X/Y 行程以实现高重复性的切割结果。
产品优势
- 占地紧凑但切割能力强
- 多位置流程 (MPP) 可在不同位置完成顺序切割
- Quick-Change 快速更换系统，便于更换切割轮和维护
符合人体工程学的控制面板
- 10.1" 工业触摸屏，搭配直观的 QATM 软件
- 摇杆用于快速手动轴控制与快速设定
- 可保存最多200个用户程序
坚固机身
- 适用于工业环境的粉末喷涂铝制结构
- 可集成循环冷却装置，另可选配离心分离器
- 轴的自动集中润滑
不锈钢紧凑机台
- 内置纵向和横向 T 槽，便于多样的夹具固定
- 尺寸：420 x 375 mm（带 Z）；550 x 375 mm（不带 Z）
- 承载能力最高 120 kg；行程 X 345 mm、Y 200 mm、Z 150 mm（Z 标配手动，可选自动）
大容量切割室
- 大滑动门和侧面摆门，便于安全快速地进入切割腔
- 右侧开口适用于长工件，内部耐冲击 LED 照明
优化的摆臂与切割头
- 并联导引的轮罩提高切割能力
- 高效冷却系统与快速更换系统便于维护
- 可选：激光校准以实现精确工件定位
激光校准（可选）
- 将切割线投影到工件上，实现重复定位和精确切割
高精度横向进给
- 台体集成 Z 轴保持切割高度，自动横向进给实现精确的并行批量切割
- MPP 与串切功能简化复杂工序
回转工具（可选）
- 垂直回转进给，带软件控制角度输入，适用于回转对称工件
- 提高表面均匀性，并将此类工件的切割时间减半
直观易用
- 大尺寸触摸屏与摇杆便于在自动运行中管理工艺参数
- 可在自动运行中调整进给速度、行程和切削力
脉冲切割
- 针对厚件和难切材料的可调自动脉冲切割，优化切口冷却与切割质量
切削力相关进给控制（X & Y）
- 当切削力达到预设上限时自动降低进给速度，以保护设备、样品和夹具，同时通过可变进给节省时间
配件（部分）
- 带多室过滤的循环冷却装置
- 适用于连续作业的带式过滤系统（储罐 285 l；过滤能力 100 l/min）
- 去除冷却液雾的离心分离器（452 m3/h）
耗材
建议使用适合工况的切割轮及配套耗材，以提高切割作业的可靠性、安全性和效率。
技术参数
- 型号：Qcut 400 A
- 切割轮：最大 Ø 406 mm
- 最大切割能力：Ø 150 mm
- X 轴行程（自动）：345 mm
- Y 轴行程（自动）：200 mm
- Z 轴（手动标配 / 可选自动）：150 mm；Z 精度：0.1 mm
- T 槽尺寸：12 mm
- 机台尺寸：420 x 375 mm（带 Z）；550 x 375 mm（不带 Z）
- 台面承载：最高 120 kg
- 主传动功率：7 kW, S1；连接功率：17 kVA
- 外形尺寸（W x H x D）：1100 x 1610 x 930 mm
- 重量（视配置而定）：约 480 kg
