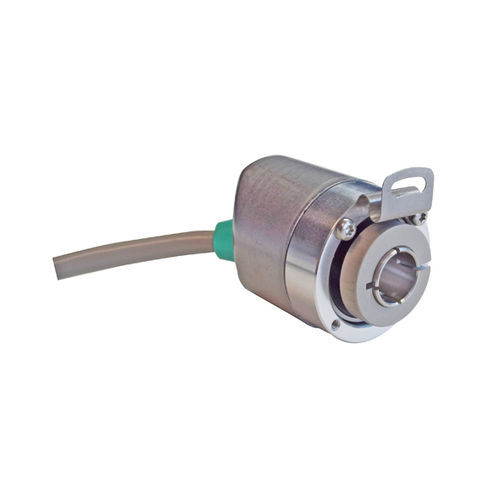

增量旋转编码器 UTD-IPT00-XXXXX-V8S0-5TW

磁性中空轴盲轴

产品概述
POSITAL IXARC 可编程增量编码器，型号 UTD-IPT00-XXXXX-V8S0-5TW。盲孔中空轴 Ø8 mm，法兰选项 Ø36 mm / Ø42 mm。输出可配置为 RS422 (TTL) 或 Push-Pull (HTL)。防护等级根据配置为 IP64/IP65。

接口
接口类型：可编程增量。编程功能：PPR（1–32768）、输出选择（HTL/RS422）、计数方向。使用 UBIFAST Configuration Tool（版本 1.6.10 及更高版本）进行配置。注：PPR >16384 需工厂调整。

输出
输出驱动：RS422 (TTL) 或 Push-Pull (HTL)。最大频率响应：1 MHz。最大开关电流：每通道 50 mA。电平：HTL 高 >4 V（供电 4.75–9 V）或 >V-3 V（供电 9–30 V）；低 <0.5 V。RS422 高 >4 V；低 <0.5 V。

电气数据
工作电源：4.75–30 VDC。电流消耗：≤60 mA @5 V，≤30 mA @10 V，≤25 mA @24 V。功耗 ≤1.0 W。启动时间 <1 s。最小负载电阻 120 Ω。具备反极性保护与短路保护。EMC：DIN EN 61000-6-4（发射），DIN EN 61000-6-2（抗扰度）。MTTF：280 年 @ 40 °C。

传感器
技术：磁性。INL 精度：±0.0878°（≤12 位）。默认方向：轴面向前时顺时针。占空比：180° ±12°（速度 >100 RPM）。相角：90° ±6°（速度 >100 RPM）。

环境规格
防护等级（轴与外壳）：IP65。工作温度：固定 -30 °C 至 +80 °C；灵活 -5 °C 至 +80 °C。湿度：最高 98%RH，且无凝结。

机械数据
外壳材料：钢，镀锌。法兰：铝制，盲孔中空 Ø36/Ø42 mm。轴：盲孔深度 18 mm，Ø8 mm，不锈钢 V2A（1.4305/303）。摩擦力矩 ≤3 Ncm @20 °C。最大机械转速 ≤12,000 1/min。冲击与振动性能符合 EN 标准。长度 50.2 mm。重量 805 g。静态最大轴向/径向偏移 ±0.3 mm / ±0.5 mm。

电气连接
电缆出口：轴向或径向。标准电缆：PVC 5 m，0.14 mm²（AWG26）。电缆直径 6 mm。最小弯曲半径：固定 46 mm，弯曲 61 mm。

认证
批准：CE 与 cULus。

产品生命周期
状态：新品。

接线对照（信号 → 颜色）
A - Green
/A - Yellow
B - Gray
/B - Pink
Z - Blue
/Z - Red
Power Supply - Brown
GND - White
Shielding - Shield

脉冲图与尺寸资料
提供用于通道相位（A, /A, B, /B, Z, /Z） 的脉冲图以及安装、法兰配置和电缆出口的 2D/3D 尺寸图。

配件（示例）

• 10026904 - UBIFAST Configuration Tool
• 10035191 - AP20-00 Counter
• 10035203 - DiMod Counter (Relay o/p)
• 10070674 - Clamping Ring V12

技术规格

• 型号：UTD-IPT00-XXXXX-V8S0-5TW
• 品牌：POSITAL
• 输出类型：可编程增量（PPR 1–32768），RS422 (TTL) 或 Push-Pull (HTL)
• 电源：4.75–30 VDC
• PPR 可编程范围：1–32768（UBIFAST 配置）
• 轴径：Ø8 mm，盲孔深度 18 mm
• 法兰：Ø36 / Ø42 mm，铝制
• 外壳/轴防护：IP64 / IP65
• 最大频率响应：1 MHz
• 工作温度范围：-30 °C 至 +80 °C
• 重量：805 g
• 证书：CE、cULus
