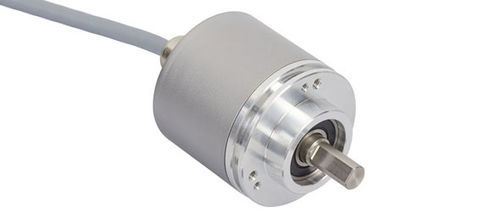

增量旋转编码器 UTD-IPT00-XXXXX-L060-AAW

磁性实心轴法兰

产品概述
POSITAL IXARC 可编程增量编码器 UTD-IPT00-XXXXX-L060-AAW 提供可配置的 PPR、可选输出（RS422/TTL 或 Push-Pull HTL）、夹紧法兰 ø58 mm 及实心不锈钢轴 ø6 mm。适用于需高频响应和 IP65/IP66 保护等级的工业应用。

接口
可编程增量接口，PPR 范围 1–32768。可配置参数：每转脉冲数（PPR）、输出类型（Push-Pull HTL 或 RS422/TTL）和计数方向。通过 UBIFAST Configuration Tool（v1.6.10 或更新版）进行配置。注意：PPR >16384 需在生产时进行工厂调整。

输出
输出驱动：RS422 (TTL) 或 Push-Pull (HTL)。最大频率响应可达 1 MHz。最大开关电流每通道 50 mA。典型输出电平：高 >4 V，低 <0.5 V（HTL 电平请参照供电范围）。

电气数据
供电电压 4.75–30 VDC。电流消耗 ≤60 mA @5 V、≤30 mA @10 V、≤25 mA @24 V。功耗 ≤1.0 W。启动时间 <1 s。具备反极性保护和短路保护。EMC：DIN EN 61000-6-4 / DIN EN 61000-6-2。

传感器
磁性传感技术。INL 精度 ±0.0878°（≤12 位）。默认检测方向：轴面朝向时顺时针。占空比 ≈180° ±12%，相位角 ≈90° ±6%（速度 >100 RPM）。

环境规格
轴防护等级 IP65，外壳 IP66/IP67。工作温度范围 -30 °C（固定）至 +80 °C。湿度可达 98% RH，且无凝结。

机械数据
外壳材料：钢，表面为液体涂层（RAL 9006 White Aluminium）并带阴极防腐蚀保护（>720 h 盐雾）。法兰：夹紧型 ø58 mm（铝）。轴：实心 ø6 mm，长度 10 mm，不锈钢材质。最大轴载：轴向 40 N、径向 110 N。长度 41.7 mm，重量 1275 g。最大机械转速 ≤12000 1/min。抗冲击与振动按 EN 60068 标准。

电气连接
轴向出线，标准电缆长度 10 m（PVC，Ø6 mm），导线截面 0.14 mm²（AWG 26）。最小弯曲半径：固定 46 mm，弯曲 61 mm。

认证与生命周期
认证：CE。产品状态：新品。

连接颜色（信号）

• A = Green
• /A = Yellow
• B = Gray
• /B = Pink
• Z = Blue
• /Z = Red
• Power Supply = Brown
• GND = White
• Shielding = Shield

备注与文档
脉冲图、尺寸图及配置说明可在产品页面下载。某些可编程设置需使用 UBIFAST 工具。

技术规格

• 产品系列：POSITAL IXARC 可编程增量编码器
• 型号：UTD-IPT00-XXXXX-L060-AAW
• 输出：RS422 (TTL) 或 Push-Pull (HTL)
• 可编程 PPR：1–32768（PPR>16384 需工厂调整）
• 供电范围：4.75–30 VDC
• 最大频率响应：1 MHz
• 防护等级：轴 IP65，外壳 IP66/IP67
• 轴：实心 ø6 mm，长度 10 mm，不锈钢
• 法兰：夹紧型 ø58 mm（铝）
• 电缆：轴向出线 10 m PVC，Ø6 mm
