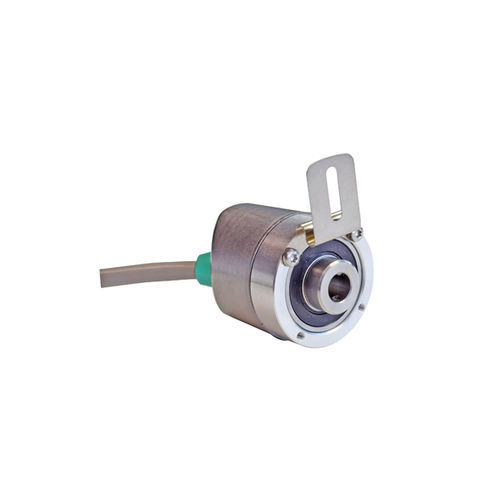

增量旋转编码器 UTD-IPT00-XXXXX-AAB0-2TW

磁性中空轴盲轴

产品概述
POSITAL IXARC 可编程增量编码器，输出可选 RS422 (TTL) 或 Push-Pull (HTL)。盲孔法兰 ø36 mm (A)，盲孔轴 ø10 mm（深度 18 mm）。防护等级 IP64 / IP65，视型号而定。

接口
接口：可编程增量编码器
可配置参数：PPR（1–32768）、输出类型（HTL Push-Pull 或 RS422 TTL）、计数方向
配置工具：UBIFAST Configuration Tool（版本 1.6.10 或更高）。注意：PPR >16384 需在生产时调整。

输出
输出驱动：RS422 (TTL) 或 Push-Pull (HTL)
高电平（HTL）：>4 V @ 4.75–9 V；> V-3 V @ 9–30 V
低电平：<0.5 V
最大频率响应：1 MHz
最大开关电流：每通道 50 mA

电气数据
供电电压：4.75–30 VDC
电流消耗：≤60 mA @5 V；≤30 mA @10 V；≤25 mA @24 V
功耗：≤1.0 W
启动时间：<1 s
最小负载电阻：120 Ω
反极性与短路保护：有
EMC：发射 DIN EN 61000-6-4；抗扰 DIN EN 61000-6-2
MTTF：280 years @ 40 °C

传感器
技术：磁性
精度（INL）：±0.0878°（≤12 位）
默认方向信号：轴顺时针转动（轴前视）时为正
占空比：180° ±12°（转速 >100 RPM）
相位角：90° ±6°（转速 >100 RPM）

环境规格
防护等级（轴 / 外壳）：IP65
工作温度：固定 -30 °C / 可动 -5 °C 至 +80 °C
湿度：最高 98% 相对湿度，无冷凝

机械数据
外壳：钢（电镀锌）；法兰：铝（Blind Hollow ø36 mm A）
轴：盲孔 ø10 mm，深度 18 mm，不锈钢 V2A（1.4305 / 303）
摩擦力矩：≤3 Ncm @20 °C
最大机械转速：≤6000 1/min
冲击 / 振动：冲击 ≤100 g；振动 ≤10 g
长度：50.2 mm；重量：405 g
最大轴向 / 径向 偏移：静态 ±0.3 / ±0.5 mm；动态 ±0.1 / ±0.2 mm

电气连接
连接方向：轴向或径向出线
连接方式：固定电缆 2 m（PVC），外径 6 mm，导体 0.14 mm²（AWG 26）
最小弯曲半径：固定 46 mm，活动 61 mm

连接计划（信号 → 颜色）
A → Green
/A → Yellow
B → Gray
/B → Pink
Z → Blue
/Z → Red
Power Supply → Brown
GND → White
Shielding → Shield

认证与生命周期
认证：CE、cULus
产品状态：新品

附加信息
提供脉冲图、尺寸图及 2D/3D 文件以供安装与接线参考。

特性 / 技术规格

• 型号系列：UTD-IPT00
• 类型：可编程增量编码器（POSITAL IXARC）
• PPR 可编程范围：1–32768（PPR >16384 需生产调整）
• 输出选项：Push-Pull (HTL) 或 RS422 (TTL)，最大 50 mA/通道
• 最大频率响应：1 MHz
• 供电电压：4.75–30 VDC
• 防护等级：IP65（轴与外壳）
• 轴：盲孔 ø10 mm，深度 18 mm，不锈钢 V2A
• 法兰：Blind Hollow ø36 mm (A)，铝制
• 尺寸 / 重量：50.2 mm / 405 g
• EMC 标准：DIN EN 61000-6-4 / DIN EN 61000-6-2
• 认证：CE + cULus
