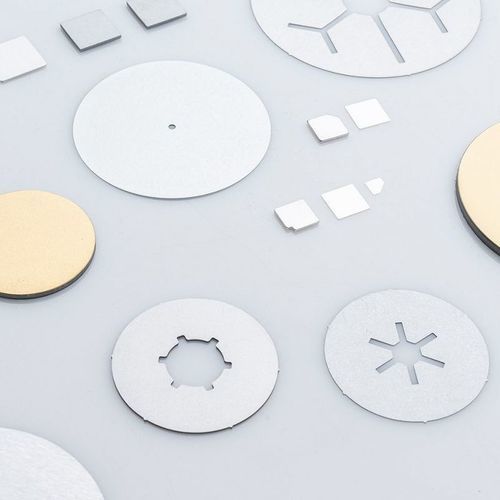

简介钼(Mo)和钨(W)制成的半导体底板为功率二极管、晶闸管和晶体管提供热兼容的基底。相近的热膨胀系数可减少半导体与承载体之间的机械应力,高纯度材料保证可靠的热导率,从而提升模块稳定性。
优势一览- 按要求定制设计(圆形、方形、矩形、深度/台阶形状)
- 涂层选项:超纯PVD或电镀
- 涂层后提供客户指定的无尘室包装
- 从原型到批量生产的一体化支持(内部能力)
热兼容性与可靠性匹配的热膨胀系数可在热循环过程中将应力降至最低,延长模块寿命。超纯PVD涂层能够形成均匀膜层;根据应用可选用电镀工艺。内部PVD靶材生产与工艺控制确保纯度与性能一致性。
设计灵活性可提供多种几何形状(圆形、方形、矩形、深/阶梯型),并可根据应用需求调整厚度与涂层。支持原型制造与量产,并提供定制工艺流程。
质量与供应链从成熟供应商处采购原材料,确保钼与钨粉末/氧化物的可追溯性与稳定质量。与专业加工商的长期合作保证生产量级的供应能力。
涂层选项- 钌 (Ru)
- 镍 (Ni)
- 铬 (Cr)
- 银 (Ag)
- 金 (Au)
典型材料性能(对比)钼 (Mo) vs 钨 (W):
纯度 [%]:Mo 99.97 ; W 99.99
20°C 时热膨胀系数 [ppm/K]:Mo ≈ 5.2 ; W ≈ 4.2
20°C 时热导率 [W/(m·K)]:Mo ≈ 142 ; W ≈ 164
典型尺寸(示例)钼圆盘:厚度 0.1 mm 起至 ≥ 7.0 mm;直径 2.5 mm 起至 ≥ 150.0 mm
钨圆盘:厚度 0.4 mm 起至 ≥ 7.0 mm;直径 2.5 mm 起至 ≥ 150.0 mm
方形/矩形 Mo:厚度 0.1 mm ≥ 5.0 mm;长边 1.0 mm ≥ 70.0 mm;短边 0.2 mm ≥ 10.0 mm
方形/矩形 W:厚度 0.4 mm ≥ 5.0 mm;长边 1.0 mm ≥ 70.0 mm;短边 0.2 mm ≥ 10.0 mm
工艺与服务- 原材料与氧化物处理(混合合金、还原工艺)
- 压制、烧结与热处理
- 成形与精密机械加工
- 表面涂层处理(PVD 与电镀)及无尘室包装
- 质量检验、测试、回收与生命周期支持
技术规格- 材料:钼(Mo)、钨(W)
- 纯度:Mo ≈ 99.97%;W ≈ 99.99%
- 热膨胀系数(20°C):Mo ≈ 5.2 ppm/K;W ≈ 4.2 ppm/K
- 热导率(20°C):Mo ≈ 142 W/(m·K);W ≈ 164 W/(m·K)
- 可选涂层金属:Ru、Ni、Cr、Ag、Au
- 涂层工艺:PVD(超纯)与电镀
- 包装:按客户要求的无尘室包装
- 生产支持:从原型到量产、内部PVD靶材制造及相关工艺
