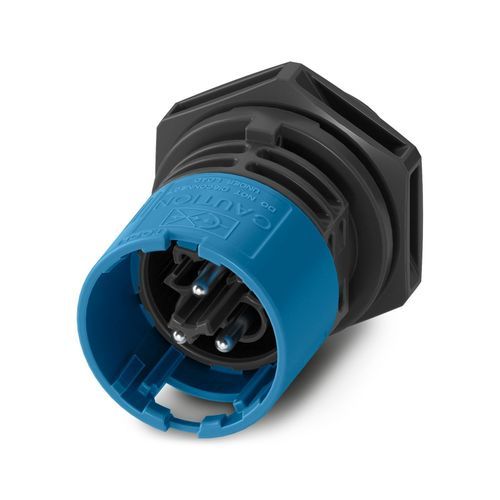

供电连接器 PRC 20/3-C1-FT25-MC2,5 SET50

主供电源环形压接式

简短描述
前面安装面板穿墙接头，产品系列 PRC 20，颜色：黑色，接触位数：3，导体截面：0.5–2.5 mm²，额定电压：最高 400 V（IEC），额定电流：20 A，连接方式：压接，释放方式选项：1. 使用工具 或 2. 手动

主要特性

• 紧凑的前置面板穿墙接头，电流承载能力可达 20 A
• Duo-Unlock 机制，便于安装和维护时的灵活释放
• 高防护等级和抗冲击性能，适用于严苛环境
• 可靠的压接连接技术，便于接线
• 机械及颜色编码，便于快速且无误的投运

订购信息 / 备注
释放选项：1. 使用工具 或 2. 手动
装配说明见发货单

产品属性

• 产品类型：面板穿墙接头，前面安装
• 产品系列：PRC 20
• 接触位数：3
• 连接型式：2+PE
• 编码：3-C1
• 防护等级 / 绝缘：II

尺寸
尺寸图：见尺寸图图片

• 宽度：34 mm
• 高度：38.4 mm
• 长度：52 mm

电气特性

• 额定电压：IEC 61984 规定的 400 V (III/2.00)；IEC 61535 规定的 400 V AC (III/2.00)；UL 2238 / UL 2237 规定的 600 V AC/DC (III/2.00)；IEC 61535 规定的 500 V DC (III/2.00)
• 额定电流：20 A（按 IEC 61535，在 2.5 mm² 导体截面积时）

材料规格

• 外壳颜色：黑色（RAL 9005）
• 外壳材料：PPE
• 触点载体材料：PPE
• 电缆密封材料：PC
• 触点材料：CuZn（Pb < 0.1）

电缆 / 导线
单股导线，截面：0.5–2.5 mm²

环境与使用条件
防护等级：IP66；IP68（2 m / 2 h）；IP69

商业信息

• 物料号：1468373
• 包装单位：50 件
• 最小订单量：50 件
• Product key：ABLHAC
• GTIN (EAN)：4063151866129
• 单件净重（不含包装）：16.575 g
• 单件毛重（含包装）：18.75 g
• 原产国：PL

必备配件

• PRC 20-CCM 0,5-2,5 - 压接触点（产品参考号：1468462）

技术规格

• 系列：PRC 20
• 类型：面板穿墙接头，前面安装
• 接触位数：3
• 编码：3-C1
• 连接方式：压接
• 导体截面积范围：0.5 mm² 至 2.5 mm²
• 额定电压：IEC 最多 400 V，UL 最多 600 V AC/DC
• 额定电流：20 A（在 2.5 mm² 时）
• 防护等级 / 绝缘：II
• 外壳颜色/材料：黑色（RAL 9005）、PPE
• 触点材料：CuZn（Pb < 0.1）
• 防护等级：IP66 / IP68（2 m / 2 h）/ IP69
• 尺寸 (W×H×L)：34 mm × 38.4 mm × 52 mm
• 包装单位 / 最小订单量：50 件
