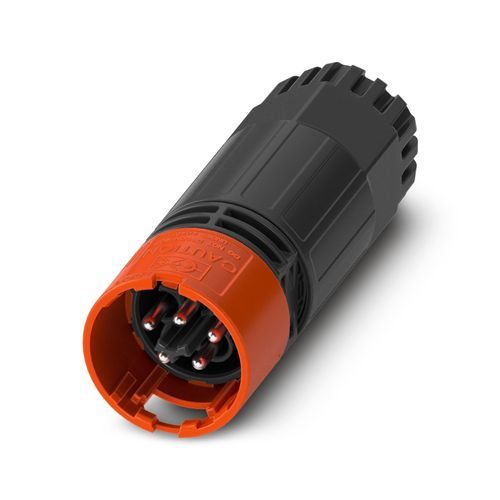

供电连接器 PRC 20/5-C1-FC-MC2,5 SET50

主供电源线对线连接圆形

简短说明
安装用连接器 PRC 20/5-C1-FC-MC2,5 SET50，5 位（4+PE），压接连接，额定电流 20 A，外壳黑色（RAL 9005），锁定件红色（RAL 3001）。

Order information / Notes
释放设置方式：使用工具或手动。有关装配和安装说明，请参阅装箱单和产品资料。

产品属性

• 产品类型：安装用连接器
• 产品系列：PRC 20
• 位数：5（4+PE）
• 编码：5-C1
• 保护等级：II

电气特性

• 额定电压：根据 IEC 61535/2 PfG 1915 为 400 V AC (III/2.00)；根据 UL 2238 / UL 2237 最多可达 600 V AC/DC；IEC 61535 为 500 V DC
• 额定电流：20 A（导体截面积 2.5 mm²，按 IEC 61984）
• 连接方式：压接连接

尺寸

• 宽度：28.5 mm
• 高度：28.5 mm
• 长度：80.4 mm

材料规格

• 外壳材料：PPE，颜色 黑色 (RAL 9005)
• 锁定件：红色 (RAL 3001)
• 密封（电缆密封）：EPDM
• 电缆密封件：PC
• 触点材料：CuZn（Pb < 0.1）

商业信息

• 物料号：1468451
• 包装单位 / 最低订购量：50 件
• Product key：ABLHBB
• GTIN：4063151866716
• 单件重量（含包装）：32.479 g
• 原产国：PL

认证（摘要）

• VDE：ID 334664-TL3-1 — 500 V / 20 A（导体截面积 0.5 - 2.5 mm²）
• UL Listed：ID E221474-20240312 — 600 V / 20 A（AWG 20 - 14）
• cUL Listed：ID E221474-20240312 — 600 V / 20 A

必需配件（示例）

• 插入密封件：PRC 20 SEAL 10-14 SET 25；PRC 20 SEAL 8-10 SET 25；PRC 20 SEAL 6-8 SET 25
• 压接触点：PRC 20-CCM 0,5-2,5

技术规格

• 系列：PRC 20
• 型号：PRC 20/5-C1-FC-MC2,5 SET50
• 功能：安装用连接器
• 位数：5（4+PE）
• 额定电压：根据认证/标准可达 600 V AC/DC
• 额定电流：20 A（适用于 2.5 mm² 导体）
• 连接方式：压接
• 材料：外壳 PPE；触点 CuZn（Pb < 0.1）；电缆密封件 PC；密封 EPDM
• 尺寸（W×H×L）：28.5 mm × 28.5 mm × 80.4 mm
• 包装单位 / 最低订购量：50 件
• GTIN/EAN：4063151866716
