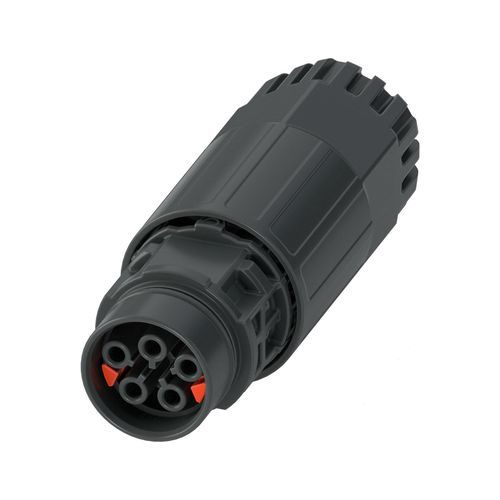

供电连接器 PRC 20/5-C1-FC-FC2,5 SET50

主供电源线对线连接圆形

产品说明
延长连接器，产品系列：PRC 20，颜色：黑色，接触数：5，额定电压：400 V AC，额定电流：20 A，连接方式：压接连接，释放设置选项：1. 使用工具 或 2. 手动

技术数据 — 说明
订购信息：释放设置选项：1. 使用工具 或 2. 手动
应用说明：有关装配注意事项，请参阅装箱单

产品属性
产品类型：安装连接器
产品系列：PRC 20
接触数：5
连接配置：4+PE
编码：5-C1
绝缘特性：防护等级：II

电气特性
额定电压：400 V AC (III/2.00)，符合 IEC 61535/2 PfG 1915
600 V AC / DC (III/2.00)，符合 UL 2238 / UL 2237
500 V DC (III/2.00)，符合 IEC 61535
额定电流：20 A（在 2.5 mm² 导体截面积时，符合 IEC 61984）

尺寸
宽度：28.5 mm
高度：28.5 mm
长度：80.4 mm

材料规格
颜色（外壳）：黑色（RAL 9005）
密封材料：EPDM（电缆密封）
外壳材料：PPE
接触载体材料：PPE
电缆密封材料：PC
接触材料：CuZn（接触材料，Pb < 0.1）

商业信息
货号：1468453
包装单位：50 件
最小订购量：50 件
Product key：ABLHBB
GTIN：4063151866334
单件重量（含包装）：31.6 g
单件重量（不含包装）：31.021 g
原产国：PL

下载与认证（摘要）
本产品提供多种证书、符合性声明和认证文件（例如 VDE 认证、UL 列表、符合性声明）。提供 CAD / 简化 3D 模型及产品系列图纸。

特性 / 技术规格

• 产品类型：安装连接器
• 产品系列：PRC 20
• 型号 / 编码：5-C1
• 接触数：5
• 连接配置：4+PE
• 额定电压：400 V AC；600 V AC/DC（UL）；500 V DC（IEC）
• 额定电流：20 A（适用于 2.5 mm² 导体）
• 连接方式：压接连接
• 释放设置选项：使用工具或手动
• 防护等级：II
• 宽 × 高 × 长：28.5 mm × 28.5 mm × 80.4 mm
• 外壳颜色：黑色（RAL 9005）
• 材料 — 外壳 / 接触载体：PPE
• 材料 — 密封：EPDM
• 材料 — 电缆密封：PC
• 材料 — 接触：CuZn (Pb < 0.1)
• 包装单位 / 最小订购量：50 件
• GTIN (EAN)：4063151866334
• 单件毛重：31.6 g；单件净重：31.021 g
• 原产国：PL
