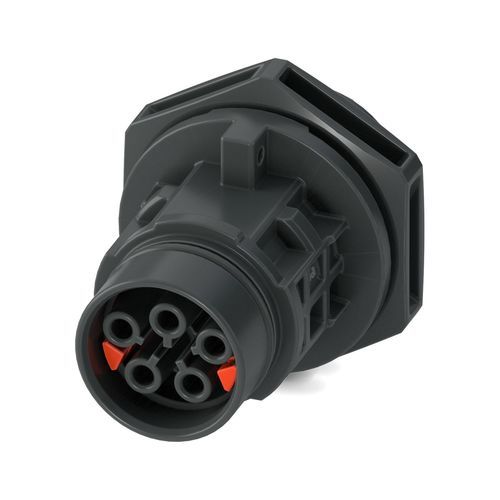

供电连接器 PRC 20/5-C1-FT25-FC2,5 SET50

圆形压接式交流

简要说明
前置安装设备连接器。产品系列：PRC 20。颜色：黑色。接点数：5。导体截面积最小：0.5 mm²，最大：2.5 mm²。额定电压：400 V 交流。额定电流：20 A。连接方式：压接连接。释放设定选项：1. 使用工具 或 2. 手动。

产品特性

• 产品类型：面板穿透件（Panel feed-through）
• 产品系列：PRC 20
• 接点数：5
• 连接型式：4+PE
• 编码：5-C1
• 防护等级（绝缘）：II

尺寸
可提供尺寸图。

表（尺寸数据）：
宽度：34 mm
高度：38.4 mm
长度：52 mm

电气特性

• 额定电压：400 V AC (III/2.00)，符合 IEC 61535/2 PfG 1915
• 另：600 V AC / DC (III/2.00)，符合 UL 2238 / UL 2237
• 500 V DC (III/2.00)，符合 IEC 61535
• 额定电流：20 A（在 2.5 mm² 导体截面积时，符合 IEC 61984）

材料与颜色

• 外壳颜色：黑色 (RAL 9005)

电缆 / 导线

• 单股导线截面：0.5 mm² - 2.5 mm²

商业信息

• 物料号：1468393
• 包装单位：50 件
• 最小订单量：50 件
• Product key: ABLHAC
• GTIN / EAN: 4063151865467
• 含包装单件重量：17.64 g
• 不含包装单件重量：15.267 g
• 产地：PL

必需配件 / 兼容产品
本产品运行需要额外产品（必需配件）。兼容/必需配件示例：PRC 20 SEAL（多种尺寸/套装）和 PRC 20 压接触点（例如 PRC 20-CCF 0,5-2,5）。

认证

• VDE 认证 ID: 334664-TL3-1（规格：额定电压 500 V，额定电流 20 A，导体截面积 0.5 - 2.5 mm²）
• UL Listed（认证 ID: E221474-20240312）（规格：额定电压 600 V，额定电流 20 A，AWG 20 - 14）
• cUL Listed（认证 ID: E221474-20240312）（规格与 UL 类似）

下载 & CAD
可提供多种可下载文档，包括简化 3D 模型 (.stp)、产品系列图纸和技术图纸、合格声明及装箱单。示例文件：pxc_1468393_01_00_PRC-20-5-C1-FT25-FC2-5_3D.stp、pxc_1468393_02_00_PRC-20-5-C1-FT25-FC2-5-SET50_3D.stp、系列图纸及多份 PDF 声明与证书。

备注
释放设定选项：1. 使用工具 或 2. 手动。有关安装说明，请参阅装箱单。

技术规格

• 系列 / 家族：PRC 20
• 产品名称：前置安装设备连接器
• 位置数：5
• 连接方式：压接连接
• 导体截面积：0.5 - 2.5 mm²
• 额定电压：400 V AC (IEC); 600 V AC/DC (UL)
• 额定电流：20 A（在 2.5 mm² 时）
• 连接型式：4+PE
• 编码：5-C1
• 防护等级：II
• 外壳颜色：黑色 (RAL 9005)
• 包装单位 / 最低起订量：50 件
• GTIN / EAN: 4063151865467
• 物料号：1468393
