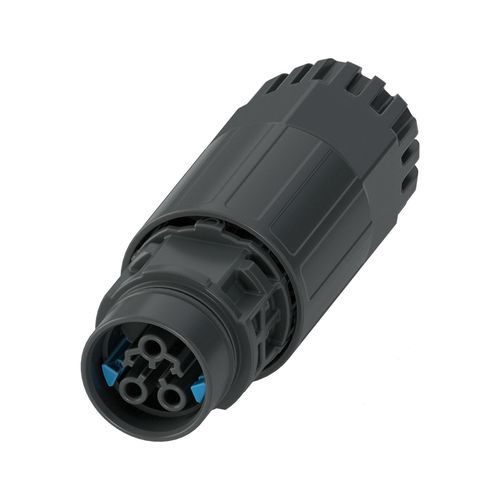

供电连接器 PRC 20/3-C1-FC-FC2,5 SET50

线对线连接环形压接式

产品概述
用于安装的耦合连接器。产品系列：PRC 20。颜色：黑色（RAL 9005）。接点数：3（2+PE）。导线截面范围：0.5–2.5 mm²。额定电压：400 V AC（IEC）；备用额定值：600 V AC/DC（UL）、500 V DC（IEC）。额定电流：20 A。连接方式：压接。释放设置选项：1. 使用工具 或 2. 手动。

技术数据（概要）

• 产品类型：安装用连接器
• 产品系列：PRC 20
• 接点数：3
• 连接形式：2+PE
• 编码：3-C1
• 保护等级：II

电气性能
额定电压：依据 IEC 61535/2 PfG 1915 为 400 V AC（III/2.00）；依据 UL 2238 / UL 2237 为 600 V AC/DC（III/2.00）；依据 IEC 61535 为 500 V DC（III/2.00）。额定电流：20 A（在 2.5 mm² 导体截面时，依据 IEC 61535）。

尺寸
宽度：28.5 mm
高度：28.5 mm
长度：80.4 mm

材料说明
颜色（外壳）：黑色（RAL 9005）
密封件材料（电缆密封）：EPDM
外壳材料：PPE
触点载体材料：PPE
电缆固定件材料：PC
触点材料：CuZn（触点材料，Pb < 0,1）

电缆 / 导线
单股导线，截面：0.5–2.5 mm²。兼容 AWG：20–14（依据 UL 列表）。

商业信息

• 物料号：1468419
• 包装单位：50 pc
• 最小起订量：50 pc
• 产品键：ABLHBB
• GTIN / EAN：4063151865474
• 含包装单件重量：30.901 g
• 不含包装单件重量：30.901 g
• 原产国：PL

认证（节选）
VDE 批准（ID：334664-TL3-1）- 额定电压 U_N：500 V；额定电流 I_N：20 A；截面：0.5–2.5 mm²。
UL Listed（ID：E221474-20240312）- 额定电压：600 V；额定电流：20 A；AWG：20–14。
cUL Listed（ID：E221474-20240312）- 额定电压：600 V；额定电流：20 A；AWG：20–14。

订购信息 / 备注
释放设置选项：1. 使用工具 或 2. 手动。有关装配说明，请参阅包装单和产品下载。

下载（产品页面可用）
产品相关文档与图纸（认证、声明、3D 模型、技术图纸、招标文本、包装单）可在产品页面的下载区获取。

优势 / 其他产品信息

• 紧凑设计可在有限空间内实现高达 20 A 的电流传输
• Duo-Unlock 锁定技术，便于安装与维护的灵活性
• 高防护等级与良好抗冲击性能，适用于恶劣环境
• 采用成熟的压接连接技术，操作简便
• 通过机械编码与颜色标识，实现快速且减少错误的调试

技术规格

• 产品系列：PRC 20
• 型号：PRC 20/3-C1-FC-FC2,5 SET50
• 产品类型：安装用连接器
• 接点数：3
• 连接形式：2+PE
• 编码：3-C1
• 连接方式：压接
• 释放方式：工具或手动
• 额定电压（IEC）：400 V AC；（UL）600 V AC/DC；（IEC DC）500 V DC
• 额定电流：20 A（在 2.5 mm² 时）
• 导线截面：0.5–2.5 mm²
• 尺寸（W x H x L）：28.5 mm x 28.5 mm x 80.4 mm
• 外壳颜色：黑色（RAL 9005）
• 外壳材料：PPE；触点材料：CuZn（Pb < 0,1）
• 包装单位 / MOQ：50 pc
• 物料号：1468419；GTIN/EAN：4063151865474；产品键：ABLHBB
• 原产国：PL；单件重量：30.901 g
