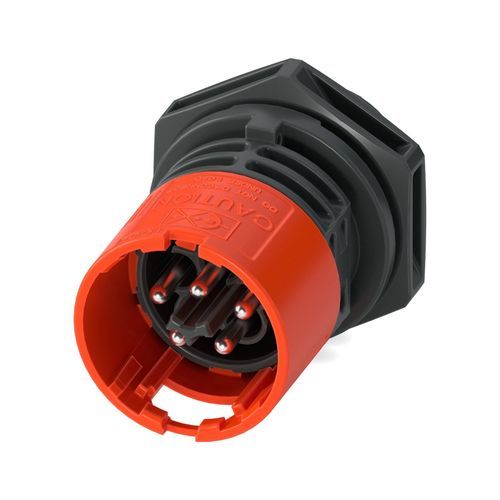

供电连接器 PRC 20/5-C1-FT25-MC2,5 SET50

主供电源圆柱压接式

简要说明
用于前装的面板穿墙连接器。产品系列: PRC 20。外壳颜色: 黑色。位置数: 5。导体截面积: 0.5 mm²–2.5 mm²。额定电压（典型）: 400 V AC。额定电流: 20 A。连接方式: 压接连接。释放设置: 1. 使用工具 或 2. 手动。

技术数据（表格与项）
订购信息: 可选择释放设置: 1. 使用工具 或 2. 手动。有关详细安装和扭矩数据，请参阅装箱单和产品图纸。

产品特性
产品类型: 面板穿墙连接器
产品系列: PRC 20
位置数: 5
连接型式: 4+PE
编码: 5-C1
绝缘特性: 防护等级 II

尺寸
尺寸图: 见产品图纸
宽度: 34 mm
高度: 38.4 mm
长度: 52 mm

电气特性
额定电压: 400 V AC (III/2.00) 符合 IEC 61535/2 PfG 1915；600 V AC/DC (III/2.00) 符合 UL 2238 / UL 2237；500 V DC (III/2.00) 符合 IEC 61535
额定电流: 20 A（在 2.5 mm² 导体截面积时，符合 IEC 61984）

材料规格
外壳颜色: 黑色 (RAL 9005)

电缆 / 导体
单股导线，截面积: 0.5 mm²–2.5 mm²

商业数据
物料号: 1468392
包装单位: 50 件
最小订购量: 50 件
产品键: ABLHAC
GTIN (EAN): 4063151865450
含包装单件重量: 18.69 g
不含包装单件重量: 16.805 g
原产国: PL

必需配件

• PRC 20-CCM 0,5-2,5 - 压接触点（压接触点示例）
• CRIMPFOX-TC MP-6 - 带数字显示的压接钳（压接工具示例）

认证（摘要）
该件具有多项国际认证（例如 VDE、UL Listed / cUL）。有关每项认证的额定电压和电流，请参阅认证表格。

特性 / 技术规格

• 系列: PRC 20
• 型号编码: 5-C1
• 位置数: 5
• 连接: 压接连接（系列中也提供螺钉连接变体）
• 导体截面积: 0.5 mm² 至 2.5 mm²
• 额定电流: 20 A（2.5 mm² 时）
• 额定电压: 取决于认证，最高可达 600 V AC/DC（典型 400 V AC）
• 尺寸（W×H×L）: 34 mm × 38.4 mm × 52 mm
• 外壳颜色: 黑色 (RAL 9005)
• 包装 / 最小订购量: 50 件
• GTIN/EAN: 4063151865450
