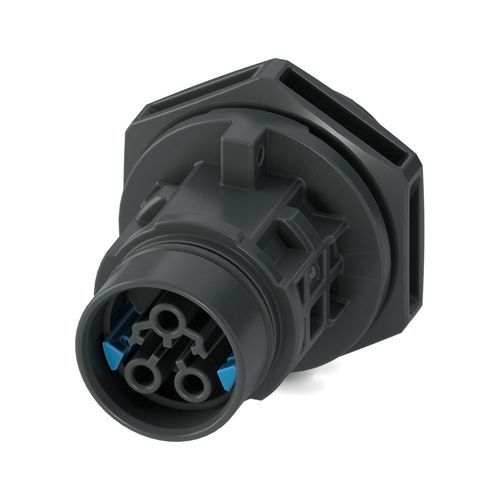

供电连接器 PRC 20/3-C1-FT25-FC2,5 SET50

主供电源线对线连接圆形

简短说明
前置面板安装设备连接器，产品系列: PRC 20，颜色: 黑色，接触位数: 3，导体截面最小: 0.5 mm²，最大: 2.5 mm²，额定电压: 400 V，额定电流: 20 A，连接方式: 压接，释放设定选项: 1. 使用工具 或 2. 手动

订购信息 / 备注
释放设定选项: 1. 使用工具 或 2. 手动
应用说明: 有关安装说明，请参阅装箱单

产品属性
产品类型: 面板穿墙连接器（Panel feed-through）
产品系列: PRC 20
接触位数: 3
连接配置: 2+PE
编码: 3-C1
绝缘特性: 保护等级 II

尺寸
尺寸图可用（见产品图纸）
宽度: 34 mm
高度: 38.4 mm
长度: 52 mm

电气特性
额定电压: 400 V (III/2.00) 符合 IEC 61984
400 V AC (III/2.00) 符合 IEC 61535
600 V AC / DC (III/2.00) 符合 UL 2238 / UL 2237
500 V DC (III/2.00) 符合 IEC 61535
额定电流: 20 A（在 2.5 mm² 导体截面下，符合 IEC 61535）

材料规格
颜色（外壳）: 黑色 (RAL 9005)
外壳材料: PPE
接触承载体材料: PPE
电缆密封材料: PC
接触材料: CuZn（接触材料，Pb < 0.1）

电缆 / 导线
实心线，截面: 0.5 mm² – 2.5 mm²

环境和实际使用条件
防护等级: IP66
IP68 (2 m / 2 h)
IP69

商业数据
物料号: 1468374
包装单位: 50 件
最小订购量: 50 件
Product key: ABLHAC
GTIN: 4063151863562
每件重量（含包装）: 17.48 g
每件重量（不含包装）: 15.147 g
原产国: PL

特性 / 技术规格

• 产品系列: PRC 20
• 型号 / 名称: PRC 20/3-C1-FT25-FC2,5 SET50
• 接触位数: 3
• 连接配置: 2+PE
• 编码: 3-C1
• 额定电压: 最高 600 V AC/DC（参见标准），典型额定 400 V
• 额定电流: 20 A（适用于 2.5 mm²）
• 导体截面: 0.5 mm² – 2.5 mm²
• 连接方式: 压接
• 外壳材料: PPE，黑色 (RAL 9005)
• 接触材料: CuZn (Pb < 0.1)
• 保护等级: II
• 防护等级: IP66 / IP68 (2 m / 2 h) / IP69
• 尺寸 (W×H×L): 34 mm × 38.4 mm × 52 mm
• 包装单位 / 最小订购量: 50 件
• GTIN (EAN): 4063151863562
