5轴加工中心 MANTA立式用于钢材用于铝
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 5轴
- 卧式／立式
- 立式
- 加工材料
- 用于钢材, 用于铝, 铝合金用, 用于钛合金, 用于轻合金, 用于不锈钢, 用于生铁, 用于复合材料
- 结构
- 固定台式, 立柱移动式, 旋转台
- 主轴头
- HSK-63-A, ISO 5, ISO 40, HSK-100-A
- 相关功能
- 铣削
- 应用
- 用于重型作业, 用于汽车工业, 用于航空航天业, 用于模具, 用于重型加工, 用于模具工业
- 其他特性
- 高性能, 紧凑型, 高效率, 高精度, 高速, 高刚性
- X轴
最多: 3,000 mm
(118.11 in)最少: 2,200 mm
(86.61 in)- Y轴
900 mm
(35.43 in)- Z轴
1,000 mm
(39.37 in)- 转速
最多: 22,000 rpm
(138,230 rad.min-1)最少: 0 rpm
(0 rad.min-1)- 输出功率
最多: 47 kW
(63.9 hp)最少: 0 kW
(0 hp)- X轴进给速度
最多: 40,000 mm/min
(26.25 in/s)最少: 0 mm/min
(0 in/s)- Y轴进给速度
最多: 40,000 mm/min
(26.25 in/s)最少: 0 mm/min
(0 in/s)- Z轴进给速度
最多: 40,000 mm/min
(26.25 in/s)最少: 0 mm/min
(0 in/s)
产品介绍
产品概述

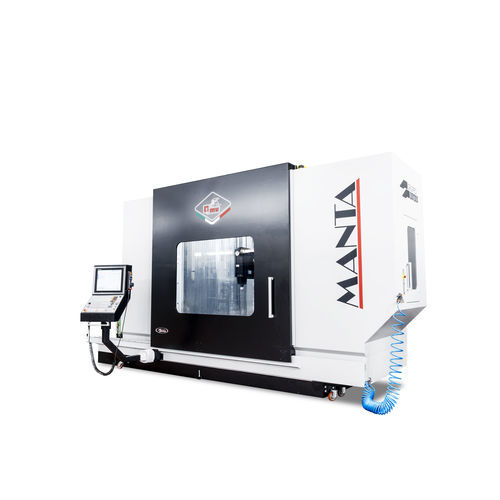

MANTA 是一台固定工作台、移动立柱的加工中心，适用于在紧凑占地下进行高精度、可定制的加工。其刚性 box-in-box 结构与精密滚珠丝杠传动，在温度变化和切削力作用下仍保持稳定表现。工作区域可定制，集成回转工作台后可实现5轴加工。丰富的附件和夹具系统便于与现有生产流程对接。
主要特性
布局亮点
应用领域
功能补充说明
技术参数
MANTA 是一台固定工作台、移动立柱的加工中心，适用于在紧凑占地下进行高精度、可定制的加工。其刚性 box-in-box 结构与精密滚珠丝杠传动，在温度变化和切削力作用下仍保持稳定表现。工作区域可定制，集成回转工作台后可实现5轴加工。丰富的附件和夹具系统便于与现有生产流程对接。
主要特性
- 刚性固定工作台 / 移动立柱设计
- 纵、横、竖三轴采用精密滚珠丝杠
- 立柱、导轨和滑座尺寸充足且带肋以保证结构稳定
- 工作区域可定制
- 可选配回转工作台以实现5轴能力
- 提供多种附件和夹具解决方案
布局亮点
- 床身与工作台为一体化单体结构
- 立柱 / 导轨 / 滑座：box-in-box 结构
- 设计允许无基础安装
- 占地面积小
- 工作空间人机工程学访问方便
应用领域
- 通用机械制造
- 汽车零部件
- 轻金属零件生产
- 模具、冲模与夹具
功能补充说明
- 注重易用性和维护性的设计
- 适用于高精度加工任务
- 提供多任务配置和多种刀头选项（含带电主轴的垂直头）
技术参数
- 纵向行程（X）：2,200 • 2,600 • 3,000 mm
- 横向行程（Y）：900 mm
- 垂直行程（Z）：1,000 mm
- 进给：0 ÷ 40,000 mm/min（按来源显示）
- 主轴：最高 47 kW • 190 Nm • 最高 22,000 rpm
- 主轴锥度选项：HSK-63A • ISO40 • HSK-100A • ISO50
- 轴驱动：X、Y、Z 轴采用精密滚珠丝杠
- 结构特性：单体床身/工作台；箱中箱柱/导轨/滑座；带肋对称结构以保证热稳定性与受力稳定性
- 功能能力：工作区可配置；可选回转台以实现5轴加工
