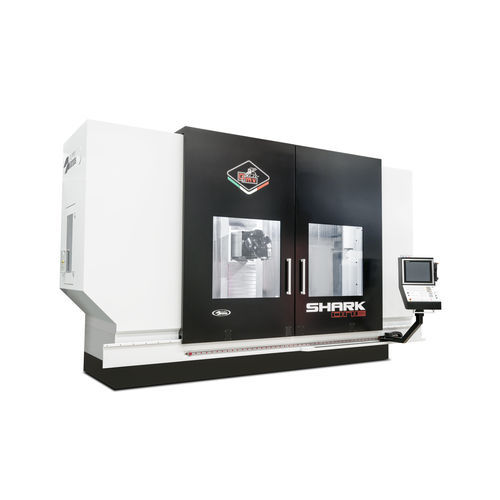

5轴加工中心 SHARK ONE

通用用于钢材用于铝

概述
SHARK是一款高精度固定台、移动立柱的加工中心，采用盒中盒（box-in-box）结构以保证结构刚性和良好可达性。纵向和横向轴采用精密滚珠丝杠；纵向移动由双水冷电机减速机构驱动。立柱、鞍座和机头尺寸充裕并有加强筋；对称结构在温度变化和加工力作用下保持一致的刚性表现。工作区域可完全定制。

主要特性

• 固定台、移动立柱的盒中盒结构配置。
• 床身与工作台为一体化单体结构（monobloc）。
• 立柱/鞍座/机头采用盒中盒结构以提高刚性。
• 纵轴与横轴采用精密滚珠丝杠。
• 纵向轴由双水冷电机减速机构驱动。
• 具备铣/车复合能力，可在工作台上集成回转工作台。
• 具备自动化接口：可实现前端自动化，并可选闭合防护以隔离切屑与冷却液。
• 可选将操作员控制舱直接集成到立柱以提高可视性与安全性。

应用与配置

• 适用于发电、通用工程、模具与航空航天等领域的多任务解决方案。
• 工作区域可定制：回转台、分度器、尾座、夹紧块等多种工作区配置可按需提供。

机床行程 / 额定值
纵向轴: 3.000 ÷ 6.000 mm — 118.11 ÷ 236.22 In
横向轴: 1.200 ÷ 1.400 mm — 47.24 ÷ 55.12 In
纵轴: 1.600 mm — 62.99 In

主轴、进给与锥孔选项
主轴: 最大 50 kW • 750 Nm • 22.000 rpm
进给: 0 ÷ 30.000 mm/1`（详见页面数值）
主轴锥孔选项: HSK-63A • ISO40 • HSK-100A • ISO50

可用头部 / 多任务选项

• TMT — 配置扭矩电机的通用头（示例）。
• TVE — 带电主轴的垂直头（示例）。
• TET — 具有连续定位功能的通用头并带电主轴（示例）。
• TWE — 带电主轴的叉型头（示例）。
• TUBE — 双旋转头并带电主轴（示例）。

其他说明
该机被定位为一款能够结合铣削与车削并可集成到自动化生产单元的灵活高效解决方案；可按需提供完整工作区定制以及多种刀具/头部选项。

技术规格

• 机床类型：固定台、移动立柱的盒中盒结构加工中心。
• 床身/工作台：单体（monobloc）结构。
• 立柱/鞍座/机头：盒中盒、带加强筋并按热变形和受力要求合理加大尺寸。
• 纵向行程：3.000 ÷ 6.000 mm (118.11 ÷ 236.22 in).
• 横向行程：1.200 ÷ 1.400 mm (47.24 ÷ 55.12 in).
• 纵向行程：1.600 mm (62.99 in).
• 纵向驱动：双水冷电机减速机构。
• 纵/横驱动：精密滚珠丝杠。
• 主轴：最高 50 kW，最高 750 Nm，最高 22.000 rpm（页面值）。
• 主轴锥孔：HSK-63A、ISO40、HSK-100A、ISO50。
• 进给：页面显示范围内的值 (0 ÷ 30.000 mm/1`).
• 多任务能力：铣/车配置；可选回转台、分度器、尾座及多种夹具方案。
• 自动化：可实现前端自动化与整线自动化集成；闭合防护用于切屑与冷却液隔离。
• 制造商（页面所示）： Omv。
