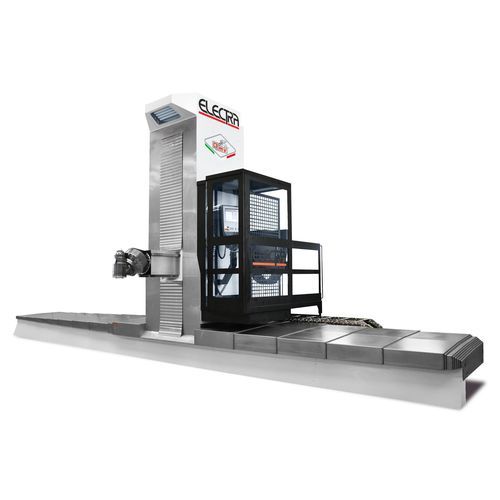

3轴加工中心 ELECTRA5轴6轴通用
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 3轴, 5轴, 6轴
- 卧式／立式
- 通用
- 加工材料
- 用于钢材, 用于铝, 铝合金用, 用于钛合金, 用于轻合金, 用于不锈钢, 用于生铁, 用于复合材料
- 结构
- 立柱移动式, 旋转台
- 主轴头
- HSK-63-A, ISO 5, ISO 40, HSK-100-A
- 相关功能
- 铣削, 旋转式
- 应用
- 用于重型作业, 用于大型工件, 用于汽车工业, 用于航空航天业, 用于模具, 用于航空工程, 用于重型加工, 用于模具工业, 重载, 用于航空工业
- 其他特性
- 高性能, 高效率, 高精度, 高刚性
- X轴
最少: 4,000 mm
(157.48 in)最多: 16,000 mm
(629.92 in)- Y轴
最少: 1,400 mm
(55.12 in)最多: 1,600 mm
(62.99 in)- Z轴
最少: 2,100 mm
(82.68 in)最多: 2,600 mm
(102.36 in)- 转速
最少: 0 rpm
(0 rad.min-1)最多: 22,000 rpm
(138,230 rad.min-1)- 输出功率
最多: 50 kW
(67.98 hp)- X轴进给速度
最少: 0 mm/min
(0 in/s)最多: 30,000 mm/min
(19.69 in/s)- Y轴进给速度
最少: 0 mm/min
(0 in/s)最多: 30,000 mm/min
(19.69 in/s)- Z轴进给速度
最少: 0 mm/min
(0 in/s)最多: 30,000 mm/min
(19.69 in/s)
产品介绍
描述
ELECTRA 是一款采用 box-in-box 结构的移动立柱加工中心，设计用于实现操作多样性和可及性，并支持多区域配置。垂直轴和横向轴采用精密循环滚珠丝杠。纵向运动由带水冷的双电机-齿轮组驱动。立柱、滑鞍和滑台尺寸充足并带有加劲筋；对称结构确保在温度变化和加工载荷下具备稳定的热性能和重复性。工件工作台可完全定制。
操作特性与配置
可安装回转工作台、旋转倾斜单元、夹具和装夹立方块；可按需配置为多工作区。集成在立柱上的封闭平台为解耦结构（减振），提供良好的工作区域可视性并防护切屑和冷却液。适用于要求重复性、可靠性和长期稳定性能的3轴与5轴加工，适用行业包括 aerospace、通用工程、汽车、模具及高精度结构加工等。
应用
刀具头和多功能解决方案（示例）
文档
产品手册可按要求提供（描述中不含链接）。
技术特性 / 规格
ELECTRA 是一款采用 box-in-box 结构的移动立柱加工中心，设计用于实现操作多样性和可及性，并支持多区域配置。垂直轴和横向轴采用精密循环滚珠丝杠。纵向运动由带水冷的双电机-齿轮组驱动。立柱、滑鞍和滑台尺寸充足并带有加劲筋；对称结构确保在温度变化和加工载荷下具备稳定的热性能和重复性。工件工作台可完全定制。
操作特性与配置
可安装回转工作台、旋转倾斜单元、夹具和装夹立方块；可按需配置为多工作区。集成在立柱上的封闭平台为解耦结构（减振），提供良好的工作区域可视性并防护切屑和冷却液。适用于要求重复性、可靠性和长期稳定性能的3轴与5轴加工，适用行业包括 aerospace、通用工程、汽车、模具及高精度结构加工等。
应用
- Automotive
- Aviation
- General engineering
- Power generation
- Space
刀具头和多功能解决方案（示例）
- TMT – 带转矩电机的通用头：示例配置可达 750 Nm，功率可达 47 kW；转速详见技术参数表。
- TUBE – 带电主轴的双旋转头：示例参数可变（例如 190 Nm，47 kW，某些配置可达 18,000 rpm）。
- TWE – 叉式头带电主轴：示例（例如 280 Nm，63 kW，最高约 10,000 rpm）。
- TET – 连续定位通用头带电主轴（例如某些配置为 980 Nm，60 kW，5,000 rpm）。
- TPS/TPM – 角度/延长头及主轴延长：用于特定加工和扩大作用半径的解决方案；根据所选刀具头提供多种功率、力矩和转速。
文档
产品手册可按要求提供（描述中不含链接）。
技术特性 / 规格
- 类型：移动立柱式加工中心，box-in-box 结构。
- 轴：垂直轴与横向轴采用精密循环滚珠丝杠。
- 纵向轴：双电机-齿轮组，水冷。
- 立柱/滑鞍/滑台：尺寸充足并带加劲筋；对称结构以保证热行为的一致性。
- 工件台：完全可定制；可选回转台、旋转倾斜单元、夹具和装夹立方块。
- 平台：集成于立柱的封闭平台，解耦（减振），防护切屑和冷却液，具备良好视野。
- 配置：支持多区域加工和多功能解决方案（多种刀具头与附件可选）。
- 纵向行程：4,000–16,000 mm（配置示例的指示范围）。
- 横向行程：1,400–1,600 mm（指示范围）。
- 垂直行程：2,100–2,600 mm（指示范围）。
- 进给：0–30,000 mm/min（技术资料中为示例值）。
- 主轴（参考示例）：最高 50 kW • 750 Nm • 22,000 rpm（类型与规格随配置而异）。
- 可用主轴锥度：HSK-63A、ISO40、HSK-100A、ISO50（视刀具头和配置而定）。
- 适用于要求重复性、可靠性与性能稳定性的3轴与5轴加工。
- 制造商：Omv。
