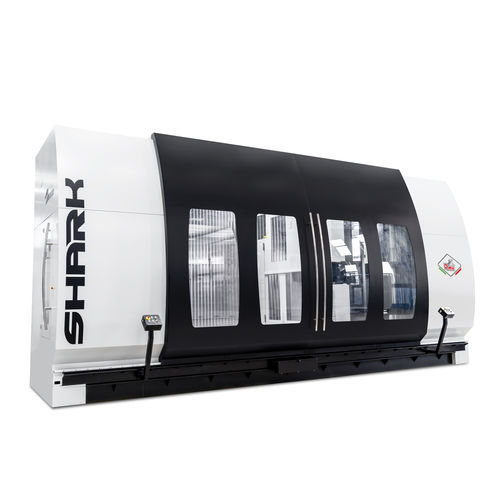

5轴加工中心 SHARK通用用于钢材用于铝
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 5轴
- 卧式／立式
- 通用
- 加工材料
- 用于钢材, 用于铝, 铝合金用, 用于钛合金, 用于轻合金, 用于不锈钢, 用于复合材料
- 结构
- 固定台式, 立柱移动式, 旋转台, 双台式
- 主轴头
- HSK-63-A, ISO 5, ISO 40, HSK-A100
- 相关功能
- 铣削, 旋转式
- 应用
- 用于铝制型材, 用于大型工件, 用于重型作业, 用于不锈钢合金, 用于发电机转子, 用于汽车工业, 用于航空航天业, 用于模具, 用于航空工业, 用于航空工程, 用于重型加工, 用于模具工业, 用于铝材工业, 用于钛, 重载
- 其他特性
- 高速, 高性能, 紧凑型, 高效率, 高精度, 高速, 高刚性
- X轴
最少: 3,000 mm
(118.11 in)最多: 6,000 mm
(236.22 in)- Y轴
最少: 1,200 mm
(47.24 in)最多: 1,400 mm
(55.12 in)- Z轴
1,600 mm
(62.99 in)- 转速
最少: 0 rpm
(0 rad.min-1)最多: 22,000 rpm
(138,230 rad.min-1)- 输出功率
最少: 0 kW
(0 hp)最多: 50 kW
(67.98 hp)- X轴进给速度
最少: 0 mm/min
(0 in/s)最多: 30,000 mm/min
(19.69 in/s)- Y轴进给速度
最少: 0 mm/min
(0 in/s)最多: 30,000 mm/min
(19.69 in/s)- Z轴进给速度
最少: 0 mm/min
(0 in/s)最多: 30,000 mm/min
(19.69 in/s)
产品介绍
描述
SHARK ONE 是一款采用箱中箱（box-in-box）结构的紧凑型移动立柱加工中心。作为 SHARK 系列更紧凑的布局版本，配备移动立柱和固定工作台；箱中箱结构可在复杂零件和最多5轴加工场景下提供刚性和几何精度。纵向和横向轴采用精密滚珠丝杠。纵向运动可采用精密滚珠丝杠或水冷双电机-齿轮箱驱动组合。立柱、滑座和大滑板尺寸充足并设有筋肋；结构对称，确保在温度变化和加工载荷下行为稳定。工件支撑台可完全定制。
运行特点与优势
适用于在有限生产空间内寻求可靠性与灵活性的制造单位。SHARK ONE 可配置多种刀具头和装置；适用于通用机械加工、模具制造及工业零部件加工。可集成回转台并配置多工作区，便于对可变批量进行优化管理。
适用领域
文档
提供手册（见产品页面的文档部分）。
制造商
Omv
特性 / 技术参数
SHARK ONE 是一款采用箱中箱（box-in-box）结构的紧凑型移动立柱加工中心。作为 SHARK 系列更紧凑的布局版本，配备移动立柱和固定工作台；箱中箱结构可在复杂零件和最多5轴加工场景下提供刚性和几何精度。纵向和横向轴采用精密滚珠丝杠。纵向运动可采用精密滚珠丝杠或水冷双电机-齿轮箱驱动组合。立柱、滑座和大滑板尺寸充足并设有筋肋；结构对称，确保在温度变化和加工载荷下行为稳定。工件支撑台可完全定制。
运行特点与优势
适用于在有限生产空间内寻求可靠性与灵活性的制造单位。SHARK ONE 可配置多种刀具头和装置；适用于通用机械加工、模具制造及工业零部件加工。可集成回转台并配置多工作区，便于对可变批量进行优化管理。
适用领域
- 汽车
- 通用工程
文档
提供手册（见产品页面的文档部分）。
制造商
Omv
特性 / 技术参数
- 机器类型：紧凑型移动立柱加工中心，箱中箱结构
- 布局：移动立柱 + 固定工作台
- 纵向与横向轴：精密滚珠丝杠
- 纵轴：精密滚珠丝杠或水冷双电机-齿轮箱组合
- 立柱/滑座/大滑板：尺寸充足且有筋肋，对称结构以保证热稳定性和机械稳定性
- 工件支撑台：完全可定制
- 纵向行程：2,500 ÷ 6,000 mm
- 横向行程：1,050 mm
- 垂直行程：1,200 mm
- 进给：0 ÷ 40,000 mm/min（页面所示值）
- 主轴（示例配置）：最高 50 kW • 400 Nm • 22,000 rpm
- 主轴范围 / 示例：主轴功率和扭矩可达 63 kW，扭矩可达 400 Nm，转速可达 22,000 rpm（多种刀具头配置）
- 可用主轴锥度：HSK-63A • ISO40 • HSK-100A • ISO50
- 可用多任务刀具头：TMT（带扭矩电机的通用头）、TUBE（带电主轴的双旋转头）、TWE、TET（带电主轴的连续定位通用头）、TVE（带电主轴的垂直头）— 页面示例配置列示如：扭矩最高400 Nm、示例功率最高30 kW、转速最高7,000 rpm；其他配置示例为 190 Nm / 47 kW / 18,000 rpm；280 Nm / 63 kW / 10,000 rpm；280 Nm / 50 kW / 18,000 rpm（刀具头资料中列示的数值）
- 可配置性：多刀头、回转台、多工作区以优化可变批量生产
