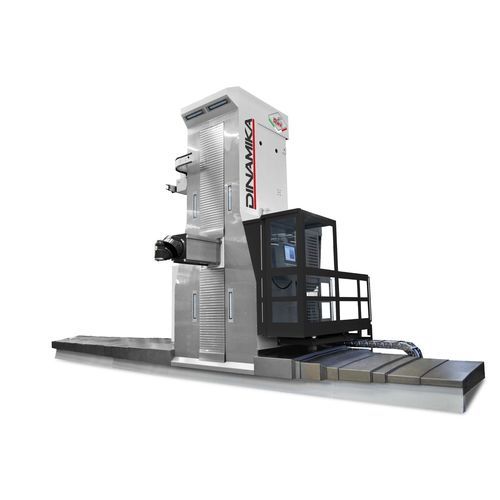

3轴加工中心 DINAMIKA5轴6轴通用
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 3轴, 5轴, 6轴
- 卧式／立式
- 通用
- 加工材料
- 用于钢材, 用于铝, 用于钛合金, 用于轻合金, 用于不锈钢, 用于复合材料
- 结构
- 立柱移动式, 旋转台, 带倾斜转台
- 主轴头
- HSK-63-A, ISO 5, ISO 40, HSK-100-A
- 相关功能
- 铣削, 旋转式
- 应用
- 用于重型作业, 用于大型工件, 用于汽车工业, 用于航空航天业, 用于模具, 用于航空工程, 用于重型加工, 用于模具工业, 用于铝材工业, 重载
- 其他特性
- 高速, 高性能, 高精度, 快速进给, 高刚性, 大功率
- X轴
最多: 20,500 mm
(807.09 in)最少: 4,500 mm
(177.17 in)- Y轴
最多: 1,800 mm
(70.87 in)最少: 1,600 mm
(62.99 in)- Z轴
最多: 4,100 mm
(161.42 in)最少: 2,600 mm
(102.36 in)- 转速
最多: 22,000 rpm
(138,230 rad.min-1)最少: 0 rpm
(0 rad.min-1)- 输出功率
最多: 60 kW
(81.58 hp)最少: 0 kW
(0 hp)- X轴进给速度
最多: 30,000 mm/min
(19.69 in/s)最少: 0 mm/min
(0 in/s)- Y轴进给速度
最多: 30,000 mm/min
(19.69 in/s)最少: 0 mm/min
(0 in/s)- Z轴进给速度
最多: 30,000 mm/min
(19.69 in/s)最少: 0 mm/min
(0 in/s)
产品介绍
产品概述
高速度、高动态的移动立柱加工中心，采用 box-in-box 结构，旨在保证结构刚性、加工速度与加工精度。垂直轴和横轴配备精密滚珠丝杠，纵向轴由双水冷电机减速器驱动。立柱、滑座和主导梁尺寸充足并带有肋条，对称结构在温度变化和切削力下保持一致的工作特性。
主要特性
适用行业
轴行程（示例）
纵向轴：4,500 ÷ 20,500 mm • 177.17 ÷ 807.09 In
横向轴：1,600 ÷ 1,800 mm • 62.99 ÷ 70.87 In
垂直轴：2,600 ÷ 4,100 mm • 102.36 ÷ 161.41 In
进给
0 ÷ 30,000 mm/1' • 0 ÷ 1,181.10 In/1'
主轴
最高可达 60 kW • 1,070 Nm • 最高 22,000 rpm
主轴接口选项：HSK-63A • ISO40 • HSK-100A • ISO50
多任务 / 可用主轴头（示例）
工作区和主轴头配置高度可定制。示例主轴头及性能参数包括：
结构与热稳定性
box-in-box 设计及对称肋状结构确保在加工载荷下的刚性和一致的热行为。纵向轴由双水冷电机减速器驱动；垂直和横轴采用精密滚珠丝杠。工作区恒温可按需选配。
工作区与操作安全
立柱内集成的封闭式解耦平台可降低振动；提供良好视野并保护操作人员免受切屑和冷却液影响，同时保障操作安全。
定制与自动化
工作区可按需完全定制（多种工作台/托盘/夹具解决方案）；支持自动化集成。
技术参数
高速度、高动态的移动立柱加工中心，采用 box-in-box 结构，旨在保证结构刚性、加工速度与加工精度。垂直轴和横轴配备精密滚珠丝杠，纵向轴由双水冷电机减速器驱动。立柱、滑座和主导梁尺寸充足并带有肋条，对称结构在温度变化和切削力下保持一致的工作特性。
主要特性
- box-in-box 结构以实现高结构刚性
- 移动立柱结构（地面式移动立柱机）
- 垂直轴和横轴采用精密滚珠丝杠
- 纵向轴采用双水冷电机减速器群驱动
- 立柱-滑座-导梁尺寸充足、带肋且对称
- 集成于立柱的封闭式、解耦平台，便于操作可视性并保护免受切屑和冷却液影响
- 多种配置可选：铣头、行程、工作台、托盘
- 铣/车一体解决方案：转盘、倾斜转台、方板、夹紧立方体及多种工作区布局
- 支持自动化集成
- 可按需提供工作区恒温（Thermostabilization）
适用行业
- 航空航天
- 模具和冲模
- 通用机械加工
- 动力设备制造
- 汽车工业
- 航天
轴行程（示例）
纵向轴：4,500 ÷ 20,500 mm • 177.17 ÷ 807.09 In
横向轴：1,600 ÷ 1,800 mm • 62.99 ÷ 70.87 In
垂直轴：2,600 ÷ 4,100 mm • 102.36 ÷ 161.41 In
进给
0 ÷ 30,000 mm/1' • 0 ÷ 1,181.10 In/1'
主轴
最高可达 60 kW • 1,070 Nm • 最高 22,000 rpm
主轴接口选项：HSK-63A • ISO40 • HSK-100A • ISO50
多任务 / 可用主轴头（示例）
工作区和主轴头配置高度可定制。示例主轴头及性能参数包括：
- TPM — 直延长头：扭矩可达 1,120 Nm；功率可达 60 kW；转速可达 5,000 rpm；接口 ISO50
- TPS — 延长角度头：扭矩可达 200 Nm；功率可达 15 kW；转速可达 4,000 rpm；接口 ISO40
- TMT — 带扭矩电机的通用头：示例配置扭矩约 1,120 Nm / 功率可达 60 kW / 转速可达 5,000 rpm；亦有 280 Nm / 63 kW / 转速可达 10,000 rpm 的变体；接口 ISO50 / HSK-100A
- TWE — 带电机主轴的双旋转头：示例扭矩 190 Nm；功率可达 60 kW；转速可达 18,000 rpm；接口 HSK-63A / HSK-100A
- TET — 连续定位的通用头及电机主轴（多种扭矩/功率/转速组合）
- 叉形头及其它基于电机主轴的主轴头，用于特定多任务需求
结构与热稳定性
box-in-box 设计及对称肋状结构确保在加工载荷下的刚性和一致的热行为。纵向轴由双水冷电机减速器驱动；垂直和横轴采用精密滚珠丝杠。工作区恒温可按需选配。
工作区与操作安全
立柱内集成的封闭式解耦平台可降低振动；提供良好视野并保护操作人员免受切屑和冷却液影响，同时保障操作安全。
定制与自动化
工作区可按需完全定制（多种工作台/托盘/夹具解决方案）；支持自动化集成。
技术参数
- 商品名称：DINAMIKA
- 机型：移动立柱加工中心（floor-type moving column）
- 结构：box-in-box；对称且带肋的立柱-滑座-导梁
- 纵向行程：4,500 ÷ 20,500 mm (177.17 ÷ 807.09 In)
- 横向行程：1,600 ÷ 1,800 mm (62.99 ÷ 70.87 In)
- 垂直行程：2,600 ÷ 4,100 mm (102.36 ÷ 161.41 In)
- 进给：0 ÷ 30,000 mm/1'
- 主轴（示例）：最高 60 kW • 最高 22,000 rpm • 1,070 Nm
- 主轴接口：HSK-63A、ISO40、HSK-100A、ISO50
- 驱动系统：精密滚珠丝杠（垂直/横向）、双水冷电机减速器（纵向）
- 多任务能力：铣/车一体解决方案、多种主轴头与驱动（TPM、TPS、TMT、TWE、TET 等）
- 自动化：支持
- 选件：工作区恒温
- 工作区：可配置为转/倾斜工作台、方板、夹紧立方体及多种布局
