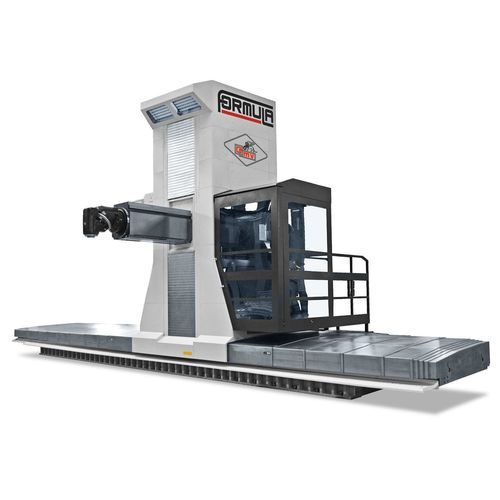

3轴加工中心 FORMULA

5轴6轴通用

概述
移动立柱加工中心，针对高动态性能和长期尺寸稳定性而设计。FORMULA 将热稳结构与独有的 TTM 技术结合，确保轴运动平稳，在高速加工中保持稳定的精度。

主要特性

• 热稳结构，具有结构主动恒温控制，可在长周期作业及热不稳定环境中保持尺寸稳定性。
• 纵向和横向轴采用精密循环滚珠丝杠。
• 纵向轴采用双扭矩电机驱动。
• 立柱、滑台和大滑块尺寸充足并带肋；对称结构保证在温度变化和加工应力下行为一致。
• 工件支撑台可完全定制；可根据需求安装数控回转台、倾转回转台、工装、夹具块及多区域工作配置。
• 闭合式踏板集成于立柱并实现解耦，消除振动，便于观察工作区并保护免受切屑和冷却液影响。
• 多种主轴头及附件可选；支持多工序配置及车铣复合方案。
• 提供托盘化选项。

适用行业

• 航空航天
• 通用工程
• 电力设备制造
• 汽车
• 模具及高精度结构件加工

主轴及主轴头配置
主轴：最高 60 kW • 1,070 Nm • 22,000 rpm
可用主轴锥度：HSK-63A • ISO40 • HSK-100A • ISO50

主轴头类型 / 多工序选项（精选）

• TPM — 主轴伸长头（参考参数：扭矩可达 1,120 Nm，功率可达 60 kW，转速可达 5,000 rpm）
• TUBE — 双回转电主轴头（参考参数：扭矩可达 190 Nm，功率可达 47 kW，转速可达 18,000 rpm）
• TWE — 叉形电主轴头（参考参数：扭矩可达 280 Nm，功率可达 63 kW，转速可达 10,000 rpm）
• TET — 连续定位通用电主轴头
• TMT — 配备扭矩电机的通用头
• TPS — 延伸角度头

文档
如需样本，请在产品页面点击“Brochure”按钮申请获取宣传册。

补充技术说明
轴和机械部件按确保在高动态加工中具有刚性和精度的要求进行设计；立柱、滑台和大滑块采用 box-in-box 结构以提高刚性。提供丰富的附件及对工件支撑面和工作配置（多区域、托盘化、各类夹具）的定制化选择。
