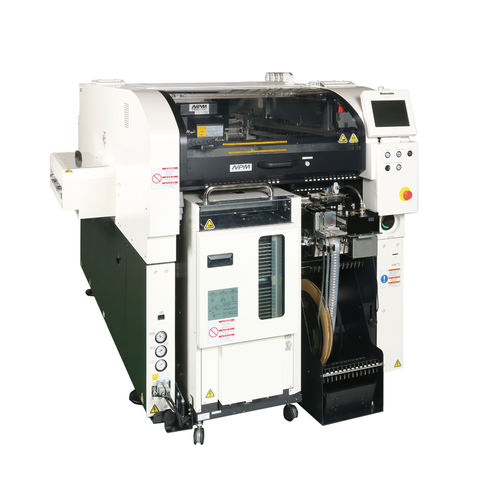

SMT取放机 NPM-TT2

用于单面或双面 PCB模块化

NPM-TT2 （Next Production Modular-Twin Tray II）平台是松下屡获殊荣的 NPM 平台的下一代双托盘模块化生产系统，非常适合于任何组合。 NPM-TT2 进一步增强了 SMT 工艺，可在完全独立运行通道模式下容纳更多的托盘供应部件，可处理最大 510 x 590 毫米的电路板，其双通道功能允许同时组装更多的一种产品或两种不同的产品。 NPM-TT2 具有先进的轻型 3 喷嘴头 V2 (100N)、就地插针照明选项和可堆叠的焊条送料器，在异型贴装能力方面处于领先地位。 - 与轻型 8 喷嘴或 3 喷嘴头 V2 兼容 - 元件范围：(01005) 0402 芯片到 1 20L x 90W x 28T 到 BGA，元件范围高达 80 x 80 - 每侧可处理多达 40 个托盘和 26 个固定卷带输入，共计 92 个可用输入 - 通过预拾取智能托盘元件检测和可互换的进料器和托盘位置，最大限度地减少停机时间 - 与 CM 和 NPM 系列智能进料器和喷嘴兼容 单通道模式：长 50 x 宽 50 ~ 长 510 x 宽 590 双通道模式：长 50 x 宽 50 ~ 长 510 x 宽 300 PCB 尺寸（毫米） - M 尺寸 单通道模式：长 50 x 宽 50 ~ 长 510 x 宽 510 双通道模式：长 50 x 宽 50 ~ 长 510 x 宽 260 PCB 交换时间 - 单通道模式： 4.0 秒（PCB 背面未安装任何元件） 双线模式：0 秒* *当循环时间为 4.0 秒或更短时，无 0 秒 电源 - 3 相 AC 200、220、380、400、420、480 V 2.5 kVA 气动源 - 最小 0.5 兆帕，200 升/分钟（A.N.R.） 尺寸（毫米）* - 宽 1,300 [*2] x 长 2,798 [*3] x 高 1,444 [*4］ [*1]
