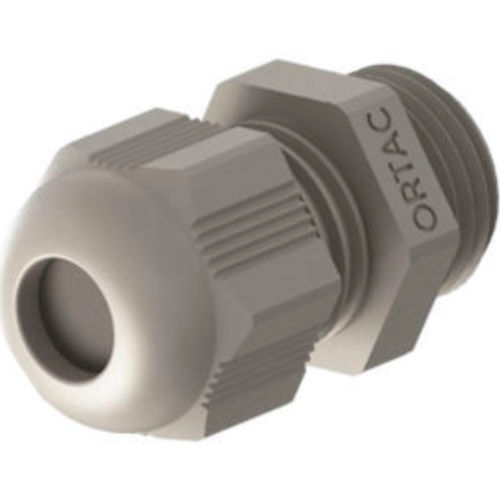

聚酰胺电缆接头 KR

PA6抗震动无卤素

产品概述

• 聚酰胺（PA6 V2）封闭密封电缆固定头

产品详情

• 卡紧帽：聚酰胺 PA6 V2
• 密封圈：TPV 特殊密封，增强防尘性能
• 固定头本体：聚酰胺 PA6 V2
• 连接螺纹：公制（EN 60423）/ PG（DIN 40430）
• 防护等级：IP65（配 O 型圈时 5 bar）
• 温度范围：-20 °C 至 +100 °C 以及 -30 °C 至 +150 °C
• 主要特性：防尘（特殊密封）；抗振动保护；抗紫外线（按需）；易于安装；无卤素

技术数据 — 公制 / PG 螺纹电缆固定头
M 12 x 1,5 — KMRG 01 / KMRL 01 / KMRB 01 — 24 | 8 | 15 | 16 — 卡紧范围: 3 - 6,5 mm
M 16 x 1,5 — KMRG 02 / KMRL 02 / KMRB 02 — 28 | 8 | 19 | 19 — 卡紧范围: 4 - 8 mm
M 16 x 1,5 — KMRG 03 / KMRL 03 / KMRB 03 — 29 | 10 | 22 | 22 — 卡紧范围: 5 - 10 mm
M 20 x 1,5 — KMRG 04 / KMRL 04 / KMRB 04 — 29 | 10 | 24 | 24 — 卡紧范围: 6 - 12 mm
M 20 x 1,5 — KMRG 05 / KMRL 05 / KMRB 05 — 33 | 10 | 27 | 27 — 卡紧范围: 10 - 14 mm
M 25 x 1,5 — KMRG 06 / KMRL 06 / KMRB 06 — 38 | 10 | 33 | 33 — 卡紧范围: 13 - 18 mm
M 32 x 1,5 — KMRG 07 / KMRL 07 / KMRB 07 — 41 | 10 | 42 | 42 — 卡紧范围: 18 - 25 mm
M 40 x 1,5 — KMRG 08 / KMRL 08 / KMRB 08 — 51 | 10 | 53 | 53 — 卡紧范围: 22 - 32 mm
M 50 x 1,5 — KMRG 09 / KMRL 09 / KMRB 09 — 53 | 18 | 60 | 60 — 卡紧范围: 30 - 38 mm
M 63 x 1,5 — KMRG 10 / KMRL 10 / KMRB 10 — 55 | 18 | 70 | 65 — 卡紧范围: 34 - 44 mm

PG 7 — KRG 01 / KRL 01 / KRB 01 — 24 | 8 | 15 | 16 — 卡紧范围: 3 - 6,5 mm
PG 9 — KRG 02 / KRL 02 / KRB 02 — 28 | 8 | 19 | 19 — 卡紧范围: 4 - 8 mm
PG 11 — KRG 03 / KRL 03 / KRB 03 — 29 | 8 | 22 | 22 — 卡紧范围: 5 - 10 mm
PG 13,5 — KRG 04 / KRL 04 / KRB 04 — 29 | 9 | 24 | 24 — 卡紧范围: 6 - 12 mm
PG 16 — KRG 05 / KRL 05 / KRB 05 — 33 | 9 | 27 | 27 — 卡紧范围: 10 - 14 mm
PG 21 — KRG 06 / KRL 06 / KRB 06 — 38 | 11 | 33 | 33 — 卡紧范围: 13 - 18 mm
PG 29 — KRG 07 / KRL 07 / KRB 07 — 41 | 11 | 42 | 42 — 卡紧范围: 18 - 25 mm
PG 36 — KRG 08 / KRL 08 / KRB 08 — 51 | 13 | 53 | 55 — 卡紧范围: 22 - 32 mm
PG 42 — KRG 09 / KRL 09 / KRB 09 — 53 | 13 | 60 | 60 — 卡紧范围: 30 - 38 mm
PG 48 — KRG 10 / KRL 10 / KRB 10 — 55 | 14 | 65 | 65 — 卡紧范围: 34 - 44 mm

随附文件

• 产品技术数据表可用（参见产品文件）

特性 / 技术规格

• 材质（卡紧帽 & 本体）：聚酰胺 PA6 V2
• 密封：TPV 特殊密封，增强防尘性能
• 连接螺纹标准：公制（EN 60423）和 PG（DIN 40430）
• 防护等级：IP65（配 O 型圈时 5 bar）
• 工作温度范围：-20 °C 至 +100 °C 以及 -30 °C 至 +150 °C
• 可用卡紧范围：见上方技术数据（M12 至 M63 及 PG7 至 PG48）
• 主要特性：防尘、抗振动、按需提供抗UV、易于安装、无卤素
• 可用颜色代码：RAL 7001、RAL 7035、RAL 9005
