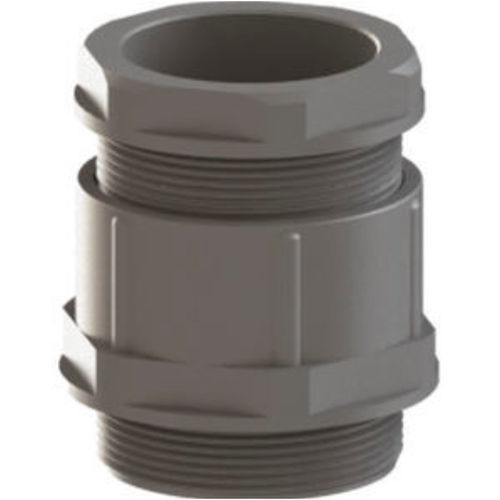

扁平线缆电缆接头 KMRG 17

聚酰胺PA6IP54

产品名称
聚酰胺电缆接头平板式封闭密封型用于电气箱体中的防尘电缆引入与应力释放。提供公制和PG螺纹系列具有多种夹紧范围和颜色编码。

组成 / 主要部件

• 螺帽聚酰胺 PA6 V2可选加固 PA6 V2 + 30% 玻纤
• 密封圈材料TPV
• 垫圈材料聚苯乙烯
• 接头本体聚酰胺 PA6 V2
• 连接螺纹公制EN 60423和 PGDIN 40430可选

技术数据螺纹、代码与尺寸
M 12 x 1,5 — 灰色代码: KMRG 17 — 浅灰色代码: KMRL 17 — 黑色代码: KMRB 17 — H (mm): 21 — GL (mm): 8 — 扳手 (mm): 15 — 夹紧范围 (mm): 3,5 - 6
M 16 x 1,5 — 灰色代码: KMRG 18 — 浅灰色代码: KMRL 18 — 黑色代码: KMRB 18 — H (mm): 22 — GL (mm): 8 — 扳手 (mm): 19 — 夹紧范围 (mm): 4,5 - 7
M 16 x 1,5 — 灰色代码: KMRG 19 — 浅灰色代码: KMRL 19 — 黑色代码: KMRB 19 — H (mm): 22 — GL (mm): 8 — 扳手 (mm): 22 — 夹紧范围 (mm): 6 - 9
M 20 x 1,5 — 灰色代码: KMRG 20 — 浅灰色代码: KMRL 20 — 黑色代码: KMRB 20 — H (mm): 26 — GL (mm): 9 — 扳手 (mm): 24 — 夹紧范围 (mm): 8 - 13
M 20 x 1,5 — 灰色代码: KMRG 21 — 浅灰色代码: KMRL 21 — 黑色代码: KMRB 21 — H (mm): 28 — GL (mm): 10 — 扳手 (mm): 27 — 夹紧范围 (mm): 11 - 14
M 25 x 1,5 — 灰色代码: KMRG 22 — 浅灰色代码: KMRL 22 — 黑色代码: KMRB 22 — H (mm): 32 — GL (mm): 11 — 扳手 (mm): 33 — 夹紧范围 (mm): 14 - 18

PG 螺纹系列
PG 7 — 灰色代码: KRG 11 — 浅灰色代码: KRL 11 — 黑色代码: KRB 11 — H (mm): 21 — GL (mm): 8 — 扳手 (mm): 15 — 夹紧范围 (mm): 3,5 - 6
PG 9 — 灰色代码: KRG 12 — 浅灰色代码: KRL 12 — 黑色代码: KRB 12 — H (mm): 22 — GL (mm): 8 — 扳手 (mm): 19 — 夹紧范围 (mm): 4,5 - 7
PG 11 — 灰色代码: KRG 13 — 浅灰色代码: KRL 13 — 黑色代码: KRB 13 — H (mm): 22 — GL (mm): 8 — 扳手 (mm): 22 — 夹紧范围 (mm): 6 - 9
PG 13,5 — 灰色代码: KRG 14 — 浅灰色代码: KRL 14 — 黑色代码: KRB 14 — H (mm): 26 — GL (mm): 9 — 扳手 (mm): 24 — 夹紧范围 (mm): 8 - 13
PG 16 — 灰色代码: KRG 15 — 浅灰色代码: KRL 15 — 黑色代码: KRB 15 — H (mm): 28 — GL (mm): 10 — 扳手 (mm): 27 — 夹紧范围 (mm): 11 - 14
PG 21 — 灰色代码: KRG 16 — 浅灰色代码: KRL 16 — 黑色代码: KRB 16 — H (mm): 32 — GL (mm): 11 — 扳手 (mm): 33 — 夹紧范围 (mm): 14 - 18
PG 29 — 灰色代码: KRG 17 — 浅灰色代码: KRL 17 — 黑色代码: KRB 17 — H (mm): 35 — GL (mm): 11 — 扳手 (mm): 42 — 夹紧范围 (mm): 18 - 25
PG 36 — 灰色代码: KRG 18 — 浅灰色代码: KRL 18 — 黑色代码: KRB 18 — H (mm): 39 — GL (mm): 13 — 扳手 (mm): 53 — 夹紧范围 (mm): 25 - 32

特性 / 技术规格

• 材料螺帽与接头本体为聚酰胺 PA6 V2螺帽可选加固PA6 V2 + 30% 玻纤
• 密封圈材料TPV
• 垫圈材料聚苯乙烯
• 连接螺纹公制EN 60423和 PGDIN 40430
• 防护等级IP54
• 工作温度范围-20 °C 至 +100 °C
• 按尺寸提供颜色/代码灰色 RAL 7001 / 浅灰色 RAL 7035 / 黑色 RAL 9005
• 特殊密封实现防尘可按需提供抗UV处理
• DIN 型设计与夹紧易于装配
• 根据螺纹/尺寸提供多种夹紧范围参见技术数据
