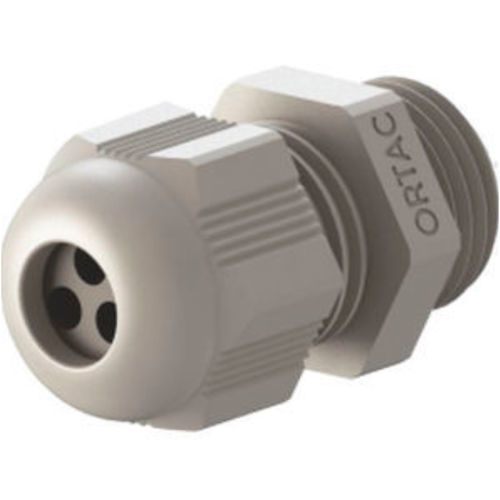

聚酰胺电缆接头 ORG 02A3

PAPA6IP65

概述
聚酰胺电缆密封套，适用于多孔和平孔应用，采用 PG 螺纹（DIN 40430）。为多芯或扁平电缆设计，具有抗振动保护，使用无卤材料制造。防护等级 IP65。

材料与基本结构
帽螺母 : 聚酰胺 PA6 V2
密封圈 : 适用于多孔/平形电缆的 TPV 特殊密封件
密封套体 : 聚酰胺 PA6 V2

主要特性

• 连接螺纹：PG（DIN 40430）
• 防护等级：IP65
• 温度范围：-20 °C 至 +100 °C；短期可达 -30 °C 至 +150 °C（短期耐热性）
• 适用于多芯或扁平电缆
• 抗振动保护
• 抗紫外线（可选）
• 易于安装
• 无卤

技术参数（PG 螺纹电缆密封套）
表头: AG Thread | 灰色编码 (RAL 7001) | 浅灰色编码 (RAL 7035) | 黑色编码 (RAL 9005) | 孔数 (mm) | C (mm)
PG 9 | ORG 02A3 | ORL 02A3 | ORB 02A3 | 2 | 3
PG 9 | ORG 02B3 | ORL 02B3 | ORB 02B3 | 3 | 3
PG 9 | ORG 02C3 | ORL 02C3 | ORB 02C3 | 4 | 3
PG 11 | ORG 03A4 | ORL 03A4 | ORB 03A4 | 2 | 4
PG 11 | ORG 03A5 | ORL 03A5 | ORB 03A5 | 2 | 5
PG 11 | ORG 03B4 | ORL 03B4 | ORB 03B4 | 3 | 4
PG 11 | ORG 03B5 | ORL 03B5 | ORB 03B5 | 3 | 5
PG 13,5 | ORG 04A5 | ORL 04A5 | ORB 04A5 | 2 | 5
PG 13,5 | ORG 04A6 | ORL 04A6 | ORB 04A6 | 2 | 6
PG 13,5 | ORG 04B4 | ORL 04B4 | ORB 04B4 | 3 | 4
PG 13,5 | ORG 04B5 | ORL 04B5 | ORB 04B5 | 3 | 5
PG 16 | ORG 05A4 | ORL 05A4 | ORB 05A4 | 2 | 4
PG 16 | ORG 05A7 | ORL 05A7 | ORB 05A7 | 2 | 7
PG 16 | ORG 05B4 | ORL 05B4 | ORB 05B4 | 3 | 4
PG 16 | ORG 05B6 | ORL 05B6 | ORB 05B6 | 3 | 6
PG 16 | ORG 05C5 | ORL 05C5 | ORB 05C5 | 4 | 5
PG 21 | ORG 06A8 | ORL 06A8 | ORB 06A8 | 2 | 8
PG 21 | ORG 06A9 | ORL 06A9 | ORB 06A9 | 2 | 9
PG 21 | ORG 06B5 | ORL 06B5 | ORB 06B5 | 3 | 5
PG 21 | ORG 06B7 | ORL 06B7 | ORB 06B7 | 3 | 7
PG 21 | ORG 06B8 | ORL 06B8 | ORB 06B8 | 3 | 8
PG 21 | ORG 06C7 | ORL 06C7 | ORB 06C7 | 4 | 7
PG 21 | ORG 06G3 | ORL 06G3 | ORB 06G3 | 8 | 3
PG 21 | ORG 06G4 | ORL 06G4 | ORB 06G4 | 8 | 4
PG 29 | ORG 07C9 | ORL 07C9 | ORB 07C9 | 4 | 9
PG 29 | ORG 0703 | ORL 0703 | ORB 0703 | 16 | 3
PG 36 | ORG 08E8 | ORL 08E8 | ORB 08E8 | 6 | 8

技术参数（平孔 PG 电缆密封套）
表头: PG | 灰 (YRG) | 浅灰 (YRL) | 黑 (YRB) | A (mm) | B (mm)
PG 16 | YRG 05 | YRL 05 | YRB 05 | 7 | 13
PG 21 | YRG 06 | YRL 06 | YRB 06 | 5 | 17
PG 29 | YRG 07 | YRL 07 | YRB 07 | 8 | 22
PG 36 | YRG 08 | YRL 08 | YRB 08 | 10 | 28
PG 36 | YRG 08A | YRL 08A | YRB 08A | 5,5 | 28
PG 42 | YRG 09 | YRL 09 | YRB 09 | 12 | 33

特性 / 技术规范

• 帽螺母：聚酰胺 PA6 V2
• 密封套体：聚酰胺 PA6 V2
• 密封圈：适用于多孔/平形电缆的 TPV 特殊密封件
• 连接螺纹：PG（DIN 40430）
• 防护等级：IP65
• 温度范围：-20 °C 至 +100 °C；短期可达 -30 °C 至 +150 °C
• 材料：无卤
• 功能：抗振动保护、抗紫外线（可选）、易于安装
• 可用颜色编码：灰色 RAL 7001、浅灰 RAL 7035、黑色 RAL 9005
