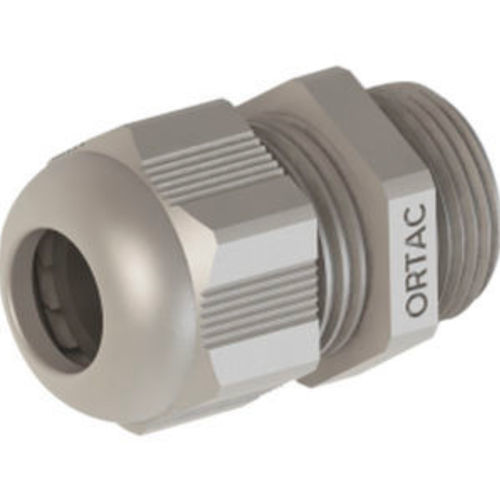

聚酰胺电缆接头 OR series

PA6抗震动无卤素

产品名称
聚酰胺电缆密封接头 - PG

材料

• 帽形螺母聚酰胺 PA6 V2
• 密封圈TPV
• 接头本体聚酰胺 PA6 V2

螺纹 / 防护 / 温度
连接螺纹PGDIN 40430
防护等级IP685 bar带O型圈
温度范围标准 −20 °C 至 +100 °C短期 −30 °C 至 +150 °C

特性

• 防振保护
• 可按需提供抗UV处理
• 易于安装
• 无卤素

技术数据尺寸、代码、尺寸参数、夹持范围
表头Size | AG thread | Gray code (RAL 7001) | Light gray code (RAL 7035) | Black code (RAL 9005) | H mm | GL mm | A mm | B mm | Clamping range mm
PG 7 | ORG 01 | ORL 01 | ORB 01 | 24 | 8 | 15 | 16 | 3 - 6.5 mm
PG 9 | ORG 02 | ORL 02 | ORB 02 | 28 | 8 | 19 | 19 | 4 - 8 mm
PG 11 | ORG 03 | ORL 03 | ORB 03 | 29 | 8 | 22 | 22 | 5 - 10 mm
PG 13,5 (RS) | ORG 04RS | ORL 04RS | ORB 04RS | 29 | 9 | 24 | 24 | 4 - 10 mm
PG 13,5 | ORG 04 | ORL 04 | ORB 04 | 29 | 9 | 24 | 24 | 6 - 12 mm
PG 16 | ORG 05 | ORL 05 | ORB 05 | 33 | 9 | 27 | 27 | 10 - 14 mm
PG 21 (RS) | ORG 06RS | ORL 06RS | ORB 06RS | 38 | 11 | 33 | 33 | 9 - 17 mm
PG 21 | ORG 06 | ORL 06 | ORB 06 | 38 | 11 | 33 | 33 | 13 - 18 mm
PG 29 | ORG 07 | ORL 07 | ORB 07 | 41 | 11 | 42 | 42 | 18 - 25 mm
PG 36 | ORG 08 | ORL 08 | ORB 08 | 51 | 13 | 53 | 53 | 22 - 32 mm
PG 42 | ORG 9 | ORL 9 | ORB 9 | 55 | 13 | 60 | 60 | 30 - 38 mm
PG 48 | ORG 10 | ORL 10 | ORB 10 | 55 | 14 | 65 | 65 | 34 - 44 mm

备注
PG 螺纹电缆密封接头系列提供多种 RAL 颜色代码。PG48 尺寸的聚酰胺电缆密封接头不在 UR 证书覆盖范围内。

技术规格

• 材料聚酰胺 PA6 V2螺母、本体密封圈TPV
• 连接螺纹PGDIN 40430
• 防护等级IP685 bar带O型圈
• 温度范围标准 −20 °C 至 +100 °C短期 −30 °C 至 +150 °C
• 特性防振保护、可按需提供抗UV、安装简便、无卤素
• 可用尺寸及夹持范围PG73 - 6.5 mm、PG94 - 8 mm、PG115 - 10 mm、PG13.54 - 10 mm 与 6 - 12 mm 变体、PG1610 - 14 mm、PG219 - 17 mm 与 13 - 18 mm 变体、PG2918 - 25 mm、PG3622 - 32 mm、PG4230 - 38 mm、PG4834 - 44 mm
• 每个尺寸存在多个产品代码/类型例如按 PG 尺寸列出的 ORG / ORL / ORB 系列代码
