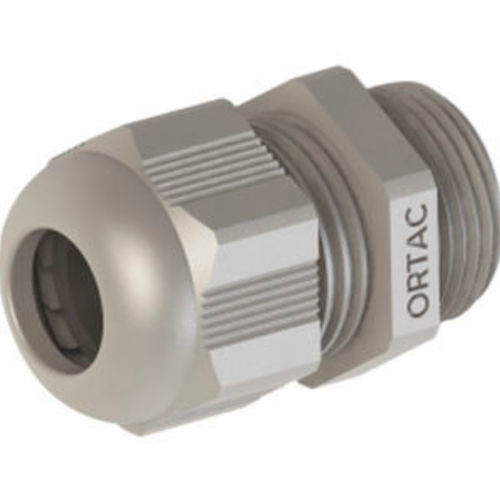

聚酰胺电缆接头 OMR series

PA6IP68无卤素

产品
聚酰胺电缆密封接头 - 公制标准型。适用于工业环境中电缆的密封与应力释放。

材料 / 组件
帽螺母聚酰胺 PA6 V2
密封圈TPV
接头本体聚酰胺 PA6 V2
连接螺纹公制EN 60423

防护、温度与特性
防护等级IP68 5 bar使用O形圈时
温度范围-20 °C 至 +100 °C标准-30 °C 至 +150 °C短期
特性抗振动可按需提供抗紫外线易于安装无卤素VDE 认证40030037

尺寸 / 技术参数节选
M12 x 1.5 | OMRG 01 / OMRL 01 / OMRB 01 | H 24 | GL 8/15 | 扳手 15 | 夹持范围 3 - 6.5 mm
M16 x 1.5 | OMRG 02 / OMRL 02 / OMRB 02 | H 28 | GL 8/15 | 扳手 19 | 夹持范围 4 - 10 mm
M20 x 1.5 | OMRG 04 / OMRL 04 / OMRB 04 (04RS) | H 29 | GL 10/15 | 扳手 24 | 夹持范围 4 - 12 mm
M25 x 1.5 | OMRG 06 / OMRL 06 / OMRB 06 (06RS) | H 38 | GL 10/15 | 扳手 33 | 夹持范围 9 - 18 mm
M32、M40、M50、M63 可选不同代码和夹持范围

长螺纹公制电缆密封接头示例
M12 x 1.5 | OMRG 01L / OMRL 01L / OMRB 01L | H 24 | GL 15 | 扳手 15 | 夹持范围 3 - 6.5 mm
M16 x 1.5 | OMRG 11S / OMRL 11S / OMRB 11S | H 28 | GL 15 | 扳手 19 | 夹持范围 4 - 8 mm
M20 x 1.5 | OMRG 12RS / OMRL 12RS / OMRB 12RS | H 29 | GL 15 | 扳手 24 | 夹持范围 4 - 10 mm
M25 x 1.5 | OMRG 14RS / OMRL 14RS / OMRB 14RS | H 38 | GL 15 | 扳手 33 | 夹持范围 9 - 17 mm

注意
M63 x 1.5 尺寸的聚酰胺电缆密封接头不在 UR 证书覆盖范围内。

技术规格

• 材料聚酰胺 PA6 V2帽螺母和本体
• 密封圈材料TPV
• 连接螺纹公制EN 60423
• 防护等级IP685 bar使用O形圈
• 温度范围-20 °C 至 +100 °C标准-30 °C 至 +150 °C短期
• 抗振动可按需提供抗紫外线
• 安装方便无卤素
• VDE 认证40030037
• 可用公制尺寸M12、M16、M20、M25、M32、M40、M50、M63不同代码及夹持范围
