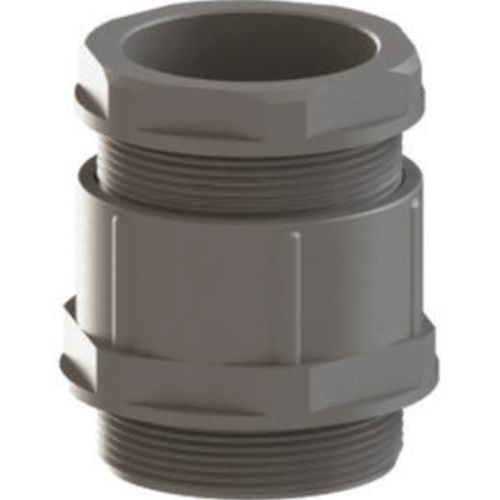

聚酰胺电缆接头 ORL 18

PA6IP54公制

产品概述
DIN 型聚酰胺电缆密封接头DMR/ORG 系列用于机箱的电缆引入、应力释放和密封。帽螺母聚酰胺 PA6 V2 + 30% 玻璃纤维。接头本体聚酰胺 PA6 V2。密封圈TPV。垫圈聚苯乙烯。适用于公制EN 60423和 PGDIN 40430螺纹。防护等级 IP54。工作温度 -20 °C 至 +100 °C。耐紫外线。易于安装。

技术参数公制螺纹

• M 12 x 1,5 | DMRG 01 | DMRL 01 | DMRB 01 | H 21 | GL 8 | 扳手 15 | 夹持范围 3,5 - 6
• M 16 x 1,5 | DMRG 02 | DMRL 02 | DMRB 02 | H 22 | GL 8 | 扳手 19 | 夹持范围 4,5 - 7
• M 16 x 1,5 | DMRG 03 | DMRL 03 | DMRB 03 | H 22 | GL 8 | 扳手 22 | 夹持范围 6 - 9
• M 20 x 1,5 | DMRG 04 | DMRL 04 | DMRB 04 | H 26 | GL 9 | 扳手 24 | 夹持范围 8 - 13
• M 20 x 1,5 | DMRG 05 | DMRL 05 | DMRB 05 | H 28 | GL 10 | 扳手 27 | 夹持范围 11 - 14
• M 25 x 1,5 | DMRG 06 | DMRL 06 | DMRB 06 | H 32 | GL 11 | 扳手 33 | 夹持范围 14 - 18

技术参数PG 螺纹

• PG 7 | ORG 11 | ORL 11 | ORB 11 | H 21 | GL 8 | 扳手 15 | 夹持范围 3,5 - 6
• PG 9 | ORG 12 | ORL 12 | ORB 12 | H 22 | GL 8 | 扳手 19 | 夹持范围 4,5 - 7
• PG 11 | ORG 13 | ORL 13 | ORB 13 | H 22 | GL 8 | 扳手 22 | 夹持范围 6 - 9
• PG 13,5 | ORG 14 | ORL 14 | ORB 14 | H 26 | GL 9 | 扳手 24 | 夹持范围 8 - 13
• PG 16 | ORG 15 | ORL 15 | ORB 15 | H 28 | GL 10 | 扳手 27 | 夹持范围 11 - 14
• PG 21 | ORG 16 | ORL 16 | ORB 16 | H 32 | GL 11 | 扳手 33 | 夹持范围 14 - 18
• PG 29 | ORG 17 | ORL 17 | ORB 17 | H 35 | GL 11 | 扳手 42 | 夹持范围 18 - 25
• PG 36 | ORG 18 | ORL 18 | ORB 18 | H 39 | GL 13 | 扳手 53 | 夹持范围 25 - 32

主要特性 / 技术规格

• 材料帽螺母 - 聚酰胺 PA6 V2 + 30% 玻璃纤维接头本体 - 聚酰胺 PA6 V2垫圈 - 聚苯乙烯密封圈 - TPV
• 螺纹标准公制EN 60423和 PGDIN 40430
• 防护等级IP54
• 温度范围-20 °C 至 +100 °C
• 耐紫外线是
• 设计带夹紧功能的 DIN 型设计
• 安装易于安装
• 可用颜色/表面灰色 (RAL 7001)、浅灰色 (RAL 7035)、黑色 (RAL 9005)
• 为公制和 PG 尺寸提供详细的尺寸与部件代码矩阵见上方技术数据
