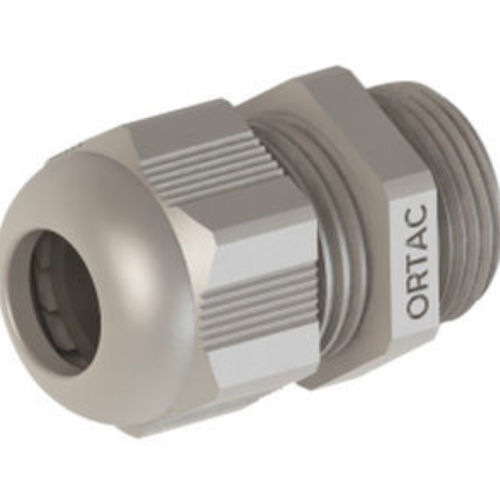

聚酰胺电缆接头 OMRV series

PAPA6IP68

概述
聚酰胺电缆接头，耐火等级V0，符合UL94。提供公制（EN 60423）和PG（DIN 40430）螺纹。设计用于IP68 5 bar（配O形圈）、抗振动应用、无卤素结构，安装简便。可按需提供抗紫外线版本。

材料

• 锁紧螺母：聚酰胺 PA6 V0-UL94
• 密封圈：TPV
• 接头本体：聚酰胺 PA6 V0-UL94

主要特性

• UL94规定的耐火等级V0
• 防护等级：IP68 5 bar（配O形圈）
• 抗振动保护
• 可按需提供抗UV版本
• 易于安装
• 无卤素
• 温度范围选项见技术数据

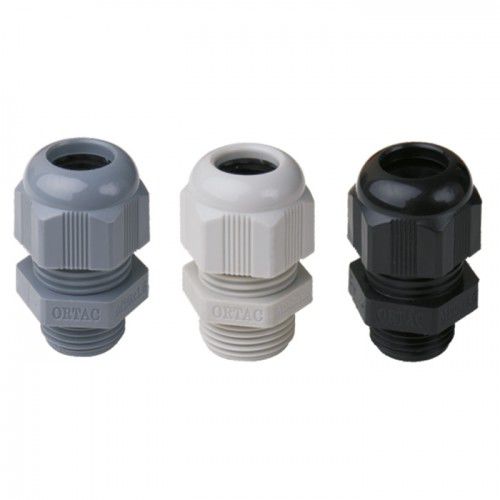

• 提供多种螺纹尺寸和颜色代码（灰色 RAL 7001、浅灰 RAL 7035、黑色 RAL 9005）

技术数据
公制 / PG 螺纹电缆接头表（列：螺纹 | 灰色代码 (RAL 7001) | 浅灰代码 (RAL 7035) | 黑色代码 (RAL 9005) | H mm | GL mm | 扳手 mm | 夹持范围 mm）：
M 12 x 1,5 | OMRGV 01 | OMRLV 01 | OMRBV 01 | 24 | 8 | 15 | 3 - 6,5
M 16 x 1,5 | OMRGV 02 | OMRLV 02 | OMRBV 02 | 28 | 8 | 19 | 4 - 8
M 16 x 1,5 | OMRGV 03 | OMRLV 03 | OMRBV 03 | 29 | 10 | 22 | 5 - 10
M 20 x 1,5 | OMRGV 04RS | OMRLV 04RS | OMRBV 04RS | 29 | 10 | 24 | 4 - 10
M 20 x 1,5 | OMRGV 04 | OMRLV 04 | OMRBV 04 | 29 | 10 | 24 | 6 - 12
M 20 x 1,5 | OMRGV 05 | OMRLV 05 | OMRBV 05 | 33 | 10 | 27 | 10 - 14
M 25 x 1,5 | OMRGV 06RS | OMRLV 06RS | OMRBV 06RS | 38 | 10 | 33 | 9 - 17
M 25 x 1,5 | OMRGV 06 | OMRLV 06 | OMRBV 06 | 38 | 10 | 33 | 13 - 18
M 32 x 1,5 | OMRGV 07 | OMRLV 07 | OMRBV 07 | 41 | 10 | 42 | 18 - 25
M 40 x 1,5 | OMRGV 08 | OMRLV 08 | OMRBV 08 | 51 | 10 | 53 | 22 - 32
M 50 x 1,5 | OMRGV 09 | OMRLV 09 | OMRLV 09 | 53 | 18 | 60 | 30 - 38
M 63 x 1,5 | OMRGV 10 | OMRLV 10 | OMRBV 10 | 55 | 18 | 65 | 34 - 44

PG 螺纹变体（列：螺纹 | OR 灰色代码 | OR 浅灰代码 | OR 黑色代码 | H mm | GL mm | 扳手 mm | 夹持范围 mm）：
PG 7 | ORGV 01 | ORLV 01 | ORBV 01 | 24 | 8 | 15 | 3 - 6,5
PG 9 | ORGV 02 | ORLV 02 | ORBV 02 | 28 | 8 | 19 | 4 - 8
PG 11 | ORGV 03 | ORLV 03 | ORBV 03 | 29 | 8 | 22 | 5 - 10
PG 13,5 | ORGV 04RS | ORLV 04RS | ORBV 04RS | 29 | 9 | 24 | 4 - 10
PG 13,5 | ORGV 04 | ORLV 04 | ORBV 04 | 29 | 9 | 24 | 6 - 12
PG 16 | ORGV 05 | ORLV 05 | ORBV 05 | 33 | 9 | 27 | 10 - 14
PG 21 | ORGV 06RS | ORLV 06RS | ORBV 06RS | 38 | 11 | 33 | 9 - 17
PG 21 | ORGV 06 | ORLV 06 | ORBV 06 | 38 | 11 | 33 | 13 - 18
PG 29 | ORGV 07 | ORLV 07 | ORBV 07 | 41 | 11 | 42 | 18 - 25
PG 36 | ORGV 08 | ORLV 08 | ORBV 08 | 51 | 13 | 53 | 22 - 32
PG 42 | ORGV 09 | ORLV 09 | ORBV 09 | 53 | 13 | 60 | 30 - 38
PG 48 | ORGV 10 | ORLV 10 | ORBV 10 | 55 | 14 | 65 | 34 - 44

技术规格

• 锁紧螺母：聚酰胺 PA6 V0-UL94
• 密封圈：TPV
• 本体：聚酰胺 PA6 V0-UL94
• 连接螺纹：公制（EN 60423）/ PG（DIN 40430）
• 防护等级：IP68 5 bar（配O形圈）
• 温度范围示例：+100 °C / -30 °C 或 +150 °C，见技术数据
• 防火：UL94 V0
• 抗振动保护
• 可按需提供UV耐性
• 安装简便
• 无卤素
• 提供多种螺纹尺寸和颜色代码（灰色 RAL 7001、浅灰 RAL 7035、黑色 RAL 9005），对应的夹持范围列于技术数据
