同步力矩电机 CWFL series3相48V永磁
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 同步, 3相
- 电压
- 48V
- 构造
- 永磁, 无框
- 极数
- 16柱
- 其他特性
- 直接传动, 高扭矩
- 功率
1,099 W
(1.49 hp)- 强度
最多: 98.7 A
最少: 32.9 A
- 扭矩
最多: 10.5 Nm
(7.744403 ft.lb)最少: 3.5 Nm
(2.581468 ft.lb)- 旋转速度
3,000 rpm
(18,849.5559 rad.min-1)- 直径
132 mm
(5.2 in)- 温度
最多: 40 °C
(104 °F)最少: -20 °C
(-4 °F)
产品介绍
概述

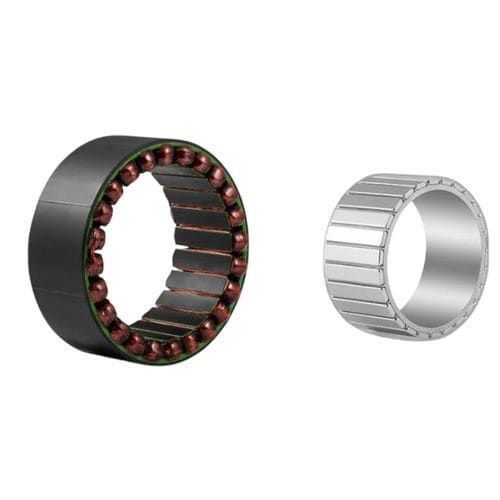

CWFL13226-35030NW48-S000 是 CWFL 系列中尺寸最大的型号——φ132 mm 无框转矩电机套件，在 48 VDC 条件下于 3000 转/分输出 3.50 N·m 额定转矩和 10.50 N·m 峰值转矩。该 16 极 3 相 PMSM 结构为高要求的直接驱动应用提供极高转矩，适用于工业机器人基座关节、大负载回转台和大型水下推进器等场景。
关键要点
快速规格
额定电压 | 48 VDC
额定转矩 | 3.50 N·m
峰值转矩 | 10.50 N·m
额定转速 | 3000 转/分
额定输出功率 | 1099 W
定子外径 | φ132 mm
电气规格（48 VDC）
参数 | 值
型号 | CWFL13226-35030NW48-S000
额定电压 | 48 VDC
额定电流 | 32.9 A
峰值电流（瞬时） | 98.7 A
额定输出功率 | 1099 W
额定转速 | 3000 转/分
额定转矩 | 3.50 N·m
峰值转矩（瞬时） | 10.50 N·m
反电动势常数（Ke） | 7.4 Vrms/krpm
转矩常数（Kt） | 0.1064 N·m/A
转子惯量 | 5.18 × 10⁻⁴ kg·m²
极数 | 16
绝缘等级 | F（155 °C）
重量 | 2.1 kg
工作环境 | −20 °C 至 +40 °C；湿度 ≤ 90% RH
尺寸参数
参数 | 值
Ls（定子叠片长度） | 25.9 mm
Lr（转子长度） | 28.9 mm
ØD（定子外径） | 132 mm
Ød（孔径，H7） | 57 mm
ØA 最小 | 81 mm
ØB 最大 | 124.8 mm
ØC 最大（两端） | 129 mm
E 最大 | 8 mm
F 最大 | 12 mm
布线与传感器选项
参数 | 值
电源线 | 3 根（U/V/W），L = 200 mm，TEFLON 绝缘；U — 红，V — 白，W — 黑
霍尔传感器（可选） | 5 根：Vcc、GND、HA（绿）、HB（蓝）、HC（白）— L = 200 mm，TEFLON
温度传感器（可选） | 2 根：+（橙）、−（黄）— L = 200 mm，TEFLON
轴承 | 不含 — 由主机结构提供轴承
可用电压配置
48 VDC | CWFL13226-35030NW48-S000：额定 32.9 A，峰值 98.7 A，Ke = 7.4 Vrms/krpm，Kt = 0.1064 N·m/A
60 VDC | CWFL13226-35030NW60-S000：绕组参数未列出
72 VDC | CWFL13226-35030NW72-S000：绕组参数未列出
定制 | 叠片厚度、孔径、绕组、传感器类型——参数可配置（未列出）
尺寸图与性能曲线
尺寸图与转矩‑转速特性曲线作为产品图片提供，以便机械集成和性能评估（图片显示布局、安装尺寸及转矩‑转速曲线）。
技术规格
CWFL13226-35030NW48-S000 是 CWFL 系列中尺寸最大的型号——φ132 mm 无框转矩电机套件，在 48 VDC 条件下于 3000 转/分输出 3.50 N·m 额定转矩和 10.50 N·m 峰值转矩。该 16 极 3 相 PMSM 结构为高要求的直接驱动应用提供极高转矩，适用于工业机器人基座关节、大负载回转台和大型水下推进器等场景。
关键要点
- φ132 mm 定子外径——CWFL 系列中最大，提供最大转矩
- 额定 3.50 N·m / 峰值 10.50 N·m，3000 转/分，48 VDC
- 16 极 3 相 PMSM，正弦波反电动势，适合平滑的 FOC 控制
- 绝缘等级 F（155 °C）；可选霍尔传感器及温度传感器
- 定制定子叠片、孔径和绕组——无最小订购量要求
快速规格
额定电压 | 48 VDC
额定转矩 | 3.50 N·m
峰值转矩 | 10.50 N·m
额定转速 | 3000 转/分
额定输出功率 | 1099 W
定子外径 | φ132 mm
电气规格（48 VDC）
参数 | 值
型号 | CWFL13226-35030NW48-S000
额定电压 | 48 VDC
额定电流 | 32.9 A
峰值电流（瞬时） | 98.7 A
额定输出功率 | 1099 W
额定转速 | 3000 转/分
额定转矩 | 3.50 N·m
峰值转矩（瞬时） | 10.50 N·m
反电动势常数（Ke） | 7.4 Vrms/krpm
转矩常数（Kt） | 0.1064 N·m/A
转子惯量 | 5.18 × 10⁻⁴ kg·m²
极数 | 16
绝缘等级 | F（155 °C）
重量 | 2.1 kg
工作环境 | −20 °C 至 +40 °C；湿度 ≤ 90% RH
尺寸参数
参数 | 值
Ls（定子叠片长度） | 25.9 mm
Lr（转子长度） | 28.9 mm
ØD（定子外径） | 132 mm
Ød（孔径，H7） | 57 mm
ØA 最小 | 81 mm
ØB 最大 | 124.8 mm
ØC 最大（两端） | 129 mm
E 最大 | 8 mm
F 最大 | 12 mm
布线与传感器选项
参数 | 值
电源线 | 3 根（U/V/W），L = 200 mm，TEFLON 绝缘；U — 红，V — 白，W — 黑
霍尔传感器（可选） | 5 根：Vcc、GND、HA（绿）、HB（蓝）、HC（白）— L = 200 mm，TEFLON
温度传感器（可选） | 2 根：+（橙）、−（黄）— L = 200 mm，TEFLON
轴承 | 不含 — 由主机结构提供轴承
可用电压配置
48 VDC | CWFL13226-35030NW48-S000：额定 32.9 A，峰值 98.7 A，Ke = 7.4 Vrms/krpm，Kt = 0.1064 N·m/A
60 VDC | CWFL13226-35030NW60-S000：绕组参数未列出
72 VDC | CWFL13226-35030NW72-S000：绕组参数未列出
定制 | 叠片厚度、孔径、绕组、传感器类型——参数可配置（未列出）
尺寸图与性能曲线
尺寸图与转矩‑转速特性曲线作为产品图片提供，以便机械集成和性能评估（图片显示布局、安装尺寸及转矩‑转速曲线）。
技术规格
- 系列：CWFL φ132 mm
- 型号（示例）：CWFL13226-35030NW48-S000
- 额定电压：48 VDC
- 额定转矩：3.50 N·m
- 峰值转矩：10.50 N·m
- 额定转速：3000 转/分
- 额定输出功率：1099 W
- 反电动势常数（Ke）：7.4 Vrms/krpm
- 转矩常数（Kt）：0.1064 N·m/A
- 极数：16
- 转子惯量：5.18 × 10⁻⁴ kg·m²
- 绝缘等级：F（155 °C）
- 重量：2.1 kg
- 定子外径：φ132 mm
- 孔径（H7）：57 mm
- 工作环境：−20 °C 至 +40 °C；湿度 ≤ 90% RH
- 布线：3 根电源线（U/V/W）TEFLON；霍尔及温度传感器可选
