同步力矩电机 CWFL03820-01430NW48-S000三相48V永磁
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 同步, 三相
- 电压
- 48V
- 构造
- 永磁, 无框
- 极数
- 8极
- 应用
- 用于机器人, 机器人协同, 回转工作台, 万向节
- 其他特性
- 直接传动, 高精度, 低惯性
- 功率
0.04 kW
(0.05 hp)- 强度
最少: 1.4 A
最多: 4.2 A
- 扭矩
最少: 0.14 Nm
(0.103259 ft.lb)最多: 0.42 Nm
(0.309776 ft.lb)- 旋转速度
3,000 rpm
(18,849.5559 rad.min-1)- 直径
37.5 mm
(1.48 in)- 温度
最少: -20 °C
(-4 °F)最多: 40 °C
(104 °F)
产品介绍
产品概述

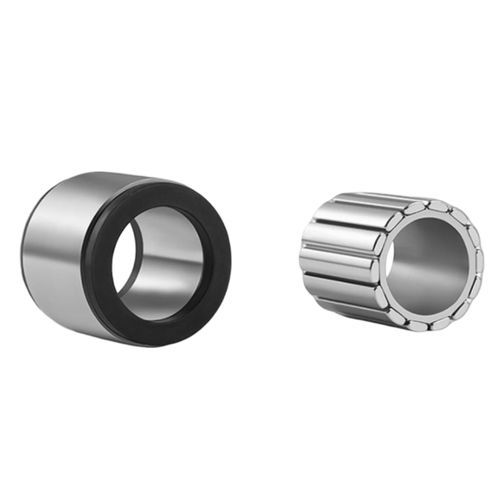

CWFL03820-01430NW48-S000 是一款紧凑型 φ37.5 mm 无外壳扭矩电机组件，作为分离的定子和转子供货以便直接集成到主机结构中。适用于占用空间受限的直驱应用，在 48 VDC 供电下可提供 0.14 N·m 额定扭矩，峰值扭矩 0.42 N·m，最高 3000 RPM。8 极三相 PMSM 具有正弦波反电动势，针对 FOC 伺服控制进行了优化。F 级绝缘（155 °C）确保在协作机器人关节、云台执行器和精密转台等苛刻工业环境中的可靠运行。
主要特性
快速规格
型号：CWFL03820-01430NW48-S000
额定电压：48 VDC
额定扭矩：0.14 N·m
峰值扭矩：0.42 N·m
额定转速：3000 RPM
额定功率：44 W
定子外径：φ37.5 mm
重量：0.13 kg
电气规格（48 VDC）
额定电压：48 VDC
额定电流：1.4 A
峰值电流（瞬时）：4.2 A
额定输出功率：44 W
反电动势 (Ke)：7 Vrms/krpm
扭矩常数 (Kt)：0.1007 N·m/A
极数：8
转子惯量：2.57 × 10⁻⁶ kg·m²
绝缘等级：F（155 °C）
尺寸参数
定子叠片长度 (Ls)：19.6 mm
转子长度 (Lr)：22.6 mm
定子外径 (ØD)：37.5 mm
孔径 (Ød, H7)：12 mm
ØA min：23.6 mm
ØB max：34.5 mm
ØC max（两端）：36.5 mm
E max：5.5 mm
F max：9.5 mm
布线与传感器选项
电源线：3 根（U/V/W），L = 200 mm，TEFLON 绝缘；U — 红色，V — 白色，W — 黑色
霍尔传感器（可选）：5 根线 — Vcc、GND、HA（绿色）、HB（蓝色）、HC（白色）；L = 200 mm，TEFLON
温度传感器（可选）：2 根线 — +（橙色）、−（黄色）；L = 200 mm，TEFLON
轴承：不包括 — 由主机构件提供轴承支持
可用电压配置
12 VDC：CWFL03820-01430NW12-S000 — 额定 5.1 A，峰值 15.4 A，Ke = 1.9 Vrms/krpm，Kt = 0.0273 N·m/A
24 VDC：CWFL03820-01430NW24-S000 — 额定 2.7 A，峰值 8.1 A，Ke = 3.6 Vrms/krpm，Kt = 0.0518 N·m/A
48 VDC：CWFL03820-01430NW48-S000 — 额定 1.4 A，峰值 4.2 A，Ke = 7 Vrms/krpm，Kt = 0.1007 N·m/A
定制：可按要求配置叠片厚度、孔径、绕组和传感器类型
图示
产品图片中提供尺寸图和扭矩-转速特性曲线。
技术规格
CWFL03820-01430NW48-S000 是一款紧凑型 φ37.5 mm 无外壳扭矩电机组件，作为分离的定子和转子供货以便直接集成到主机结构中。适用于占用空间受限的直驱应用，在 48 VDC 供电下可提供 0.14 N·m 额定扭矩，峰值扭矩 0.42 N·m，最高 3000 RPM。8 极三相 PMSM 具有正弦波反电动势，针对 FOC 伺服控制进行了优化。F 级绝缘（155 °C）确保在协作机器人关节、云台执行器和精密转台等苛刻工业环境中的可靠运行。
主要特性
- 无外壳组件：定子 + 转子，便于直接装配到主机结构
- φ37.5 mm 定子外径——CWFL 系列中最小，适合紧凑型关节设计
- 额定扭矩 0.14 N·m / 峰值扭矩 0.42 N·m，3000 RPM（48 VDC）
- 8 极三相 PMSM，正弦波反电动势，适合平滑的 FOC 控制
- F 级绝缘（155 °C）；可选霍尔和温度传感器
- 定子叠片厚度、孔径和绕组可定制；无最小起订量
快速规格
型号：CWFL03820-01430NW48-S000
额定电压：48 VDC
额定扭矩：0.14 N·m
峰值扭矩：0.42 N·m
额定转速：3000 RPM
额定功率：44 W
定子外径：φ37.5 mm
重量：0.13 kg
电气规格（48 VDC）
额定电压：48 VDC
额定电流：1.4 A
峰值电流（瞬时）：4.2 A
额定输出功率：44 W
反电动势 (Ke)：7 Vrms/krpm
扭矩常数 (Kt)：0.1007 N·m/A
极数：8
转子惯量：2.57 × 10⁻⁶ kg·m²
绝缘等级：F（155 °C）
尺寸参数
定子叠片长度 (Ls)：19.6 mm
转子长度 (Lr)：22.6 mm
定子外径 (ØD)：37.5 mm
孔径 (Ød, H7)：12 mm
ØA min：23.6 mm
ØB max：34.5 mm
ØC max（两端）：36.5 mm
E max：5.5 mm
F max：9.5 mm
布线与传感器选项
电源线：3 根（U/V/W），L = 200 mm，TEFLON 绝缘；U — 红色，V — 白色，W — 黑色
霍尔传感器（可选）：5 根线 — Vcc、GND、HA（绿色）、HB（蓝色）、HC（白色）；L = 200 mm，TEFLON
温度传感器（可选）：2 根线 — +（橙色）、−（黄色）；L = 200 mm，TEFLON
轴承：不包括 — 由主机构件提供轴承支持
可用电压配置
12 VDC：CWFL03820-01430NW12-S000 — 额定 5.1 A，峰值 15.4 A，Ke = 1.9 Vrms/krpm，Kt = 0.0273 N·m/A
24 VDC：CWFL03820-01430NW24-S000 — 额定 2.7 A，峰值 8.1 A，Ke = 3.6 Vrms/krpm，Kt = 0.0518 N·m/A
48 VDC：CWFL03820-01430NW48-S000 — 额定 1.4 A，峰值 4.2 A，Ke = 7 Vrms/krpm，Kt = 0.1007 N·m/A
定制：可按要求配置叠片厚度、孔径、绕组和传感器类型
图示
产品图片中提供尺寸图和扭矩-转速特性曲线。
技术规格
- 系列：CWFL φ37.5 mm
- 型号：CWFL03820-01430NW48-S000
- 额定电压：48 VDC
- 额定扭矩：0.14 N·m
- 峰值扭矩：0.42 N·m
- 额定转速：3000 RPM
- 额定功率：44 W
- 额定电流：1.4 A；峰值电流：4.2 A
- Ke：7 Vrms/krpm；Kt：0.1007 N·m/A
- 极数：8；转子惯量：2.57 × 10⁻⁶ kg·m²
- 绝缘等级：F（155 °C）
- 定子外径：37.5 mm；孔径（H7）：12 mm
- 重量：0.13 kg
- 工作温度范围：−20 °C 至 +40 °C；湿度 ≤ 90% RH
- 可选传感器：霍尔（5 线）、温度（2 线）
