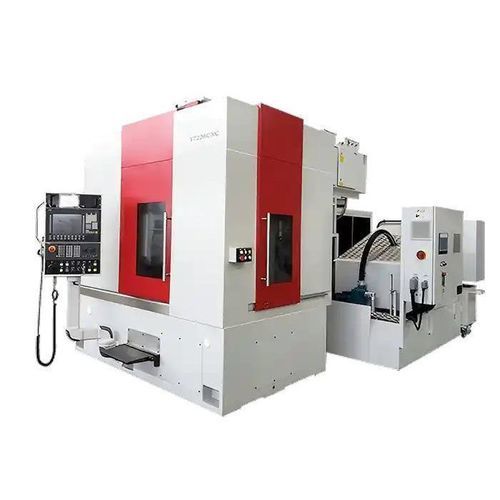

齿轮磨削中心 Y7226

CNC数控自动装卸CBN

产品概述
Y7226 蜗轮蜗杆磨齿机为13轴、5联动的精密磨床，专为复杂的蜗轮蜗杆几何形状设计。配备 SIEMENS 840DSL CNC 控制，可实现砂轮与工件运动的精确同步，适用于模数最高 5 mm、工件最大直径 φ260 mm 的淬火齿轮的精密齿形磨削，满足工业批量生产对尺寸稳定性与表面质量的要求。

主要特点

• 13 轴 CNC 系统，5 联动磨削运动，适应复杂齿形
• SIEMENS 840DSL 控制平台，实现精确轨迹与同步
• 加工能力：工件直径至 φ260 mm，齿宽至 180 mm
• 支持模数至 5 mm 的蜗杆与蜗轮磨削（淬火材料）
• 砂轮—工件自动同步，确保齿形重现性
• 集成自动修整、轮廓校正与补偿功能
• 兼容自动上下料，适用于批量与线内生产

推荐配置

• CBN 或 vitrified（粘结）砂轮：适用于淬火钢齿坯
• 自动修整装置：保持砂轮轮廓与锋利度
• 数字化轮廓补偿模块：确保高保真齿形形成
• 密闭冷却系统：提升表面光洁度与砂轮寿命
• 激光齿轮测量站：在线检验与轮廓验证
• 机器人上料器：实现连续高效的生产循环

应用案例

• 客户：德国汽车转向齿轮制造商
• 用途：电动助力转向（EPS）用淬火蜗轮的最终磨削
• 配置：Y7226 搭配 CBN 砂轮、自动修整器与闭环反馈
• 结果：齿形偏差 ≤ 3 μm；噪声降低 35%；表面粗糙度 Ra ≤ 0.3 μm；重复性高且调机时间短

技术参数

• 型号：Y7226
• 品牌：MINNUO
• CNC 控制：SIEMENS 840DSL
• 轴数：13 轴
• 联动：5 联动磨削运动
• 最大工件直径：φ260 mm
• 最大齿宽：180 mm
• 支持最大模数：至 5 mm
• 可加工淬火齿轮
• 自动修整、轮廓校正与补偿
• 精确的砂轮—工件同步
• 支持自动上下料（自动化集成）
• 推荐砂轮：CBN 或 vitrified
• 可选项：密闭冷却系统、激光齿轮测量站、机器人上料器
