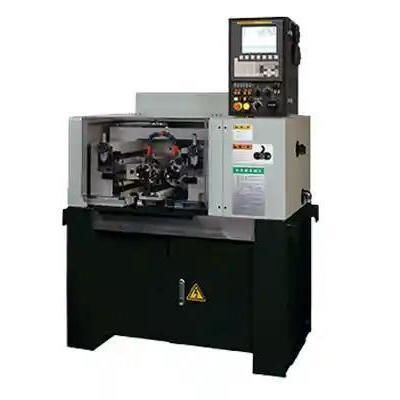

网滚压机 R7NC

CNC数控

产品概述
R7NC是一款紧凑型进给式CNC滚牙机，针对短工件实现稳定、高产且无毛刺的螺纹成形。可加工外径至φ45 mm、最大滚牙长度60 mm，最大滚压力7吨。适用于合金钢、不锈钢、钛合金等难成形材料，优化用于小批量或生产线上的短螺纹高精度成形。

主要特点

• 进给式结构，针对短工件优化以确保高位置精度。
• 滚牙能力：外径最高φ45 mm，滚长60 mm。
• 最大滚压力7吨，在困难材料上也能实现稳定冷成形。
• 支持内滚、外滚及穿透式滚牙工艺。
• 占地紧凑、机身刚性高，可降低振动并改善表面质量。
• CNC控制与数字反馈，保证滚深和定位的重复性。

推荐配置

• 匹配的滚轮模具套件，适用于标准及定制螺纹（如 M8、M10、UNF）。
• 可调导轨与夹持装置，确保滚制过程中的同心度。
• 冷却与润滑系统（雾化或淹没）以延长模具寿命并减少热变形。
• 数字位置传感器，用于滚深闭环控制。
• 去毛刺端面处理装置，保证进出端轮廓清洁。
• 自动上下料臂以提升批量生产效率。

应用与案例

• 客户示例：为汽车传动轴制造商提供无毛刺外螺纹的加工方案。
• 使用场景：对短圆柱零件进行高精度外螺纹滚制。
• 典型配置：配备定制滚轮模具、导轨与雾化润滑的R7NC。
• 案例结果：实现螺纹公差Class 6g且无崩口；单套模具寿命约20,000次循环；表面粗糙度Ra ≤ 1.2 μm；相比切削工艺，提高了疲劳性能与产能。

螺纹类型与材料

• 支持螺纹类型：公制、英制（UN/UNF）、梯形、花键、滚花及定制直/斜纹样。
• 适用材料：低碳钢、碳/合金钢、不锈钢、铜、铝及具良好冷成形性的钛合金等。

参数 / 技术规格

• 型号：R7NC
• 最大滚牙外径：φ45 mm
• 最大滚牙长度：60 mm
• 最大滚压力：7吨
• 兼容滚制工艺：内滚、外滚、穿透式
• 推荐附件：匹配滚轮模具套件、可调导轨、冷却/润滑系统、数字位置传感器、去毛刺装置、自动上下料臂
• 案例指标示例：螺纹公差Class 6g；模具寿命约20,000次循环；Ra ≤ 1.2 μm
