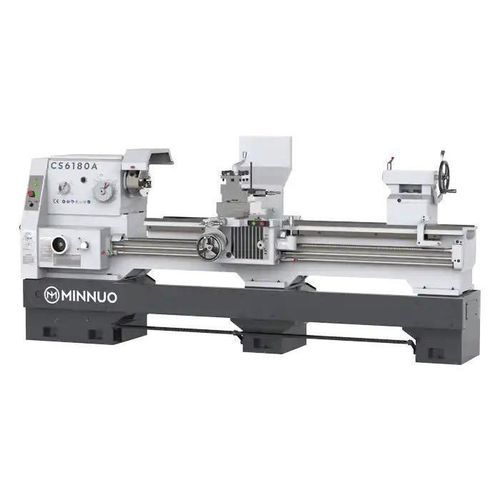

传统型车床 C series卧式平台式带式加力
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 操控类型
- 传统型
- 卧式／立式
- 卧式
- 结构
- 平台式
- 传动系统
- 带式加力
- 应用
- 用于金属, 用于机轴加工, 用于钢筋加工, 用于较长零件, 用于法兰凸缘和阀门
- 性能
- 高精度, 高刚性
- 组合功能
- 镗孔, 螺纹加工, 孔加工
- 选项和配件
- 集成棒材送料机
- 旋转速度
最多: 1,600 rpm
(10,053.096 rad.min-1)最少: 36 rpm
(226.195 rad.min-1)- 零件直径
最多: 600 mm
(24 in)最少: 320 mm
(13 in)- 零件长度
最多: 2,000 mm
(79 in)最少: 750 mm
(30 in)- 最大切割直径
最多: 800 mm
(31 in)最少: 590 mm
(23 in)- 舵机通道
52 mm
(2 in)- 行程X
180 mm
(7 in)- Z轴
最多: 2,000 mm
(79 in)最少: 750 mm
(30 in)- 标准功率
最多: 7.5 kW
(10.2 hp)最少: 4 kW
(5.4 hp)- 整体宽度
1,150 mm
(45 in)- 总高度
1,550 mm
(61 in)- 重量
最多: 2,300 kg
(5,071 lb)最少: 1,300 kg
(2,866 lb)
产品介绍
概述主要特点灵活的尺寸范围：C6132 最大车削直径 Ø320 mm；C6160 最大车削直径 Ø600 mm。 大摆动过鞍：最大直径 Ø800 mm - 是加工短、大直径零件和复杂轮廓的理想之选。 52 mm 主轴孔：支持中等直径的空心轴和棒料。 易于使用的机械布局：传统的手动控制和变速箱进给，学习曲线低，可用性高。 坚固的床身和导轨：在进行高难度切割时具有持久的精度和抗振性。
推荐配置 主轴：高精度主轴选项（如 SKF、NSK）、 卡盘：带卡盘保护装置的三爪卡盘；可选配手动四爪独立卡盘。 驱动系统：可选配皮带传动或电机驱动。 转塔：带方形刀杆的单转塔。 冷却系统：传统冷却系统或内置冷却系统。 支撑：稳定支撑，可提供随动托架。 其他选项：中心托架、保护盖设计、手动尾座、工作灯。
应用案例 客户： 案例研究中的机床： 应用案例：轴修理、套筒镗孔、管端螺纹加工。 性能说明：同心度在±0.03毫米以内；操作简单，只需少量培训；在连续两班制操作下经久耐用；变速箱变化平稳，螺纹加工一致。
产品规格（摘要）Caractéristiques / Spécifications techniques
- Workpiece capacity range：Ø320-Ø600毫米（取决于型号）
- 鞍座摆动范围：
- 主轴孔径：52 毫米：主轴端面：MT6
- 转速范围：最高 1600 转/分钟（分级齿轮箱；级数取决于型号）。
- 螺纹能力：包括公制、英制和模块范围（多种可选类型）：MT5锥度，套筒直径75毫米，行程160毫米。
- 主电机选项：根据机型不同，功率从4千瓦到7.5千瓦不等。
- 典型机床占地面积和重量因中心距和机型而异（见上文规格表）。
---
