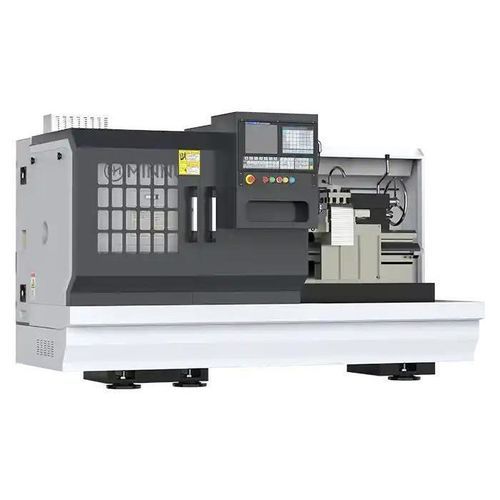

CNC数控车床 MNF40卧式双轴平台式
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 操控类型
- CNC数控
- 卧式／立式
- 卧式
- 轴数量
- 双轴
- 结构
- 平台式
- 主轴头
- A2-8, A2-6
- 工具数量
- 4工具
- 传动系统
- 电机伺服
- 应用
- 用于金属, 汽车应用, 小型零件生产, 用于生产线
- 性能
- 高精度, 大功率
- 其他特性
- 紧凑型, Y轴, 多功能
- 组合功能
- 镗孔, 螺纹加工, 末道, 孔加工
- 选项和配件
- 自动装卸, 龙门机器人, 线性电动机式
- 旋转速度
最多: 2,500 rpm
(15,707.963 rad.min-1)最少: 150 rpm
(942.478 rad.min-1)- 零件直径
240 mm
(9 in)- 零件长度
最多: 750 mm
(30 in)最少: 550 mm
(22 in)- 最大切割直径
400 mm
(16 in)- 最大切割长度
最多: 620 mm
(24 in)最少: 420 mm
(17 in)- 行程X
280 mm
(11 in)- Z轴
最多: 750 mm
(30 in)最少: 550 mm
(22 in)- 快进X
0 m/s
(0 ft/s)- 快进Z
0 m/s
(0 ft/s)- 标准功率
最多: 7.5 kW
(10.2 hp)最少: 5.5 kW
(7.5 hp)- 整体长度
2,000 mm
(79 in)- 整体宽度
1,600 mm
(63 in)- 总高度
1,800 mm
(71 in)- 重量
最多: 2,200 kg
(4,850 lb)最少: 1,900 kg
(4,189 lb)
产品介绍
概述
MNF40 平床身数控车床针对中小型工件的精密、紧凑加工而设计。整体铸造的床身与硬化导轨提供刚性与重复定位精度，适用于车削、切螺纹、钻孔与镗孔等工序，适合生产线、修理车间与刀具间使用。
型号详情
主要特点
推荐配置
应用案例
产品规格（MNF40 - 选定数据）
技术参数
MNF40 平床身数控车床针对中小型工件的精密、紧凑加工而设计。整体铸造的床身与硬化导轨提供刚性与重复定位精度，适用于车削、切螺纹、钻孔与镗孔等工序，适合生产线、修理车间与刀具间使用。
型号详情
- 最大工件长度：550 mm（标准）
- 最大车削直径（盘）：400 mm
- 最大车削长度：420 mm（标准）
- 主轴电机功率：5.5 / 7.5 kW
主要特点
- 加固床身设计：整体铸造机身与硬化导轨，在重载下保持长期定位精度。
- 紧凑占地：为中小型工件在有限车间空间内加工而设计。
- 高效主轴驱动：5.5/7.5 kW 可选，适用于精加工与较重切削；提供多种主轴类型。
- 多功能切削：支持车削、端面、切螺纹、钻孔与镗孔（公制/英制兼容）。
- 灵活的数控集成：兼容 FANUC、Siemens、GSK、KND、SYNTEC、Mitsubishi 等控制系统，便于部署。
- 硬化导轨与一体床身提高稳定性并降低振动。
推荐配置
- 主轴：高精度轴承（SKF/NSK）、中心出水冷主轴或液压主轴等选项。
- 驱动系统：标配伺服电机；可选线性电机以提高精度与速度。
- 自动化：可选ATC（自动换刀）、自动上下料、机器人集成等。
- 刀塔：电动或伺服刀塔；可选Y轴刀塔进行偏心加工。
- 冷却：高压或内置冷却系统。
- 数控系统：支持主流品牌控制器；可按需定制参数。
- 测量与监控：刀具断裂检测、Renishaw OMP60 工件探头、Renishaw TS27R 刀具设定仪。
- 其他选件：液压/气动卡盘、防护罩、链式排屑机、油雾收集器。
应用案例
- 客户：精密零件车间 – 波兰
- 使用场景：汽车传动部件的批量加工
- 配置：示例单元配备自动刀架和排屑输送机
- 结果：加工精度保持在 ±0.015 mm；与手工装夹相比，循环时间约缩短20%；500件以上批次保持一致的产品质量
- 客户反馈：“非常适合我们的车间需求——紧凑、可靠且高效。”
产品规格（MNF40 - 选定数据）
- 床上最大回转直径：400 mm
- 刀架上最大回转直径：240 mm
- 最大车削直径（盘）：400 mm
- 最大工件长度：550 / 750 mm（可选）
- 最大车削长度：420 / 620 mm（可选）
- 主轴端面：A2-6 / A2-8
- 主轴通孔：48 / 82 mm
- 主轴转速：150–2500 / 150–1800 r/min（范围可选）
- 主轴类型：无级调速
- 主轴电机功率：5.5 / 7.5 kW
- 卡盘类型与尺寸：手动卡盘，200 / 250 mm
- X轴快速移动：6 m/min；Z轴快速移动：8 m/min
- X轴行程：280 mm；Z轴行程：550 / 750 mm
- 导轨类型：硬化导轨（hardtrack）
- 刀架容量：4把刀；刀柄尺寸 20×20 mm
- 尾座：MT4 锥度；套管直径 60 mm；行程 100 mm
- 净重：约1900–2200 kg（视配置而定）
- 机床尺寸（长×宽×高）：2000/2200 × 1600 × 1800 mm
技术参数
- 型号：MNF40
- 类型：适用于中型工件的平床身数控车床
- 主轴电机功率：5.5 / 7.5 kW
- 主轴转速范围：最高可达2500 r/min（视型号而定）
- 快速进给：X 6 m/min，Z 8 m/min
- 刀架容量：4把刀；刀柄 20×20 mm
- 尾座：MT4；直径 60 mm；行程 100 mm
- 导轨：硬化导轨（hardtrack）
- 净重与占地：约1900–2200 kg；2000/2200 × 1600 × 1800 mm
