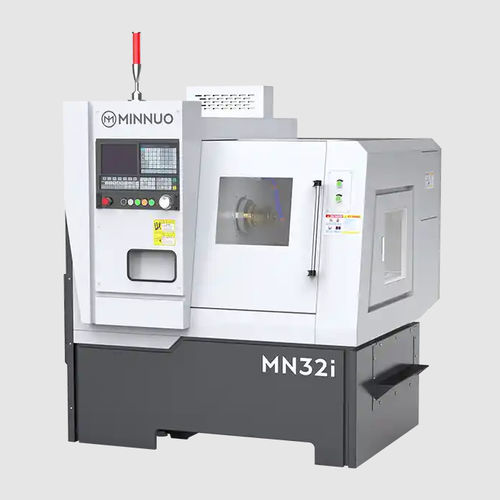

CNC数控车床 MN32i卧式双轴平台式
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 操控类型
- CNC数控
- 卧式／立式
- 卧式
- 轴数量
- 双轴
- 结构
- 平台式
- 主轴头
- A2-5
- 工具数量
- 8工具
- 传动系统
- 电机伺服
- 应用
- 小型零件生产, 用于机轴加工, 用于钢筋加工, 用于大规模生产, 用于法兰凸缘和阀门
- 性能
- 高精度, 高刚性, 大功率, 高速, 高效率
- 组合功能
- 螺纹加工
- 选项和配件
- 自动装卸, 集成棒材送料机, 龙门机器人
- 直径
48 mm
(1.89 in)- 旋转速度
最多: 4,000 rpm
(25,132.741 rad.min-1)最少: 50 rpm
(314.159 rad.min-1)- 零件直径
70 mm
(3 in)- 最大切割直径
320 mm
(13 in)- 最大切割长度
280 mm
(11 in)- 舵机通道
39 mm
(2 in)- 行程X
280 mm
(11 in)- Z轴
330 mm
(13 in)- 快进X
0 m/s
(0 ft/s)- 快进Z
0 m/s
(0 ft/s)- 标准功率
3.7 kW
(5 hp)- 整体长度
1,620 mm
(64 in)- 整体宽度
1,420 mm
(56 in)- 总高度
1,700 mm
(67 in)- 重量
1,400 kg
(3,086 lb)
产品介绍
概述 MN32i 是一款紧凑且高刚性的平床身数控车床，专为棒料和盘料零件加工设计。其最大棒材通径为 Ø39mm，最大车削直径可达 Ø320mm。X 轴行程 280mm、Z 轴行程 330mm，在占地小的前提下实现稳定性能、长刀具寿命与高产能。
型号详情
主要特性
推荐配置
应用实例
参数 / 技术规格
型号详情
- 最大棒材通径：39 mm
- 最大加工直径（盘）：320 mm
- X 轴行程：280 mm
- Z 轴行程：330 mm
主要特性
- 最大棒材通径 Ø39 mm：适用于通过上料器供给小轴、销轴及连接件等小型零件。
- 最大车削直径 Ø320 mm：平床结构可加工更宽的盘类零件及法兰件。
- 行程范围：X = 280 mm / Z = 330 mm：支持小至中型工件的紧凑高效加工。
- 平床设计与强力夹紧：提升了在棒材供料或大切削力应用下的机床刚性。
- 高速伺服驱动刀塔：实现快速换刀，以适应多工序加工并缩短周期时间。
推荐配置
- 主轴：高精度主轴选项（SKF、NSK）、中心出水主轴、液压主轴
- 驱动系统：伺服电机、线性电机驱动以获得更高精度与速度
- 自动化：自动换刀系统（ATC）、自动上下料、机器人手臂集成
- 刀塔：电动刀塔、伺服刀塔、Y 轴驱动刀塔、垂直电动刀架
- 冷却系统：高压冷却系统、内置冷却系统
- CNC 控制系统：FANUC、Siemens、GSK、KND、SYNTEC、Mitsubishi 等
- 测量与监控：刀具断裂检测、Renishaw OMP60 工件探头、Renishaw TS27R 接触式刀具测定器
- 其他选项：液压/气动夹头、保护罩设计、链式排屑机、油雾收集器
应用实例
- 客户：紧固件制造商（东欧）
- 工件：合金钢螺栓头，Ø36 mm × 45 mm
- 配置：MN32i + 棒料送料器 + 8 刀位伺服刀塔
- 结果：12 小时无人值守生产，公差保持在 ±0.005 mm 内，螺纹加工干净且毛刺极少，单件循环时间：28 秒
参数 / 技术规格
- 床身上最大回转直径：320 mm
- 刀架上最大回转直径：70 mm
- 最大加工长度：280 mm
- 最大棒材通径：39 mm
- 最大加工直径（盘）：320 mm
- 主轴端面：A2-5 (GB59001)
- 主轴孔径：48 mm
- 主轴转速：50 - 4000 r/min（无级变速）
- 主轴电机功率：3.7 kW
- 卡盘类型：液压夹头/夹具
- 卡盘尺寸：6 英寸
- X 轴快速移动：24 m/min
- Z 轴快速移动：24 m/min
- X 轴伺服电机转矩：4 N·m
- Z 轴伺服电机转矩：4 N·m
- X 轴行程：280 mm
- Z 轴行程：330 mm
- 导轨类型：导轨
- 刀架类型：铲刀式
- 刀柄尺寸：20×20 / 025 mm
- 总额定功率：6 kW
- 总额定电流：13 A
- 净重：1400 kg
- 机器尺寸 (L×W×H)：1620 × 1420 × 1700 mm
