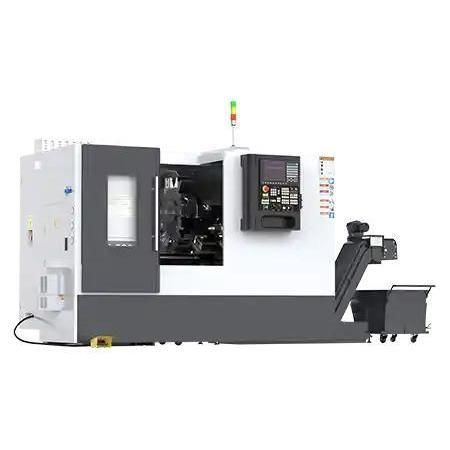

CNC数控车床 MN500L卧式双轴斜凳
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 操控类型
- CNC数控
- 卧式／立式
- 卧式
- 轴数量
- 双轴
- 结构
- 斜凳
- 主轴数量
- 二机轴
- 主轴头
- A2-6
- 工具数量
- 12工具
- 传动系统
- 电机伺服
- 应用
- 汽车应用, 小型零件生产, 用于机轴加工, 用于钢筋加工, 用于大规模生产
- 性能
- 高精度, 高刚性
- 其他特性
- 紧凑型
- 选项和配件
- 集成棒材送料机, 龙门机器人
- 旋转速度
4,000 rpm
(25,132.741 rad.min-1)- 零件长度
550 mm
(22 in)- 最大切割直径
320 mm
(13 in)- 舵机通道
50 mm
(2 in)- 行程X
200 mm
(8 in)- Z轴
580 mm
(23 in)- 快进X
1 m/s
(3 ft/s)- 快进Z
1 m/s
(3 ft/s)- 标准功率
15 kW
(20.4 hp)- 整体长度
3,700 mm
(146 in)- 整体宽度
1,750 mm
(69 in)- 总高度
1,750 mm
(69 in)- 重量
2,600 kg
(5,732 lb)
产品介绍
概述
MN500L是一款紧凑型仰角床身数控车床，适用于棒材和圆盘类工件的精密加工。最大棒材加工直径为 Ø50 mm，最大车削直径为 Ø320 mm，轴行程为 X：200 mm / Z：580 mm，在小占地下实现稳定且可重复的高精度生产。
型号详情
主要特性
推荐配置
应用案例
产品规格（表格视图）
技术规格
MN500L是一款紧凑型仰角床身数控车床，适用于棒材和圆盘类工件的精密加工。最大棒材加工直径为 Ø50 mm，最大车削直径为 Ø320 mm，轴行程为 X：200 mm / Z：580 mm，在小占地下实现稳定且可重复的高精度生产。
型号详情
- X轴行程：200 mm
- Z轴行程：580 mm
- 最大棒材直径：50 mm
- 最大加工直径（盘）：320 mm
主要特性
- 棒材加工至 Ø50 mm：适用于轴、衬套、螺栓、紧固件及液压接头的自动化生产。
- 最大车削直径 Ø320 mm：可无需换机完成端面加工与盘类零件加工。
- 紧凑行程 X = 200 mm / Z = 580 mm：满足小中件加工的精确位移与快速响应。
- 高刚性结构：整体床身带肋设计，降低振动并提高热稳定性。
- 自动化准备：兼容棒材送料器、零件收集装置和机器人上下料系统。
推荐配置
- 主轴配置：高速电主轴、双主轴选项、Y轴驱动刀具（可选）
- 刀具系统：伺服刀塔、刀具补偿系统
- 夹紧系统：液压、气动、机械或磁性卡盘
- 传动与进给：线性驱动、滚珠丝杠、伺服电机
- 冷却与润滑：内/外置及高压冷却选项
- 控制兼容性：FANUC、Siemens、GSK、KND、SYNTEC、Mitsubishi 等
- 其他选项：机器人手臂、Renishaw探头、链式排屑机、油雾收集器
应用案例
- 客户：欧洲汽车连接器工厂
- 工件：Ø48 mm × 60 mm 碳钢连接器外壳
- 配置：示例：配备棒料送料器、12工位刀塔及 FANUC 控制的 MN500L
- 结果：实现全自动棒材供料生产；同心度控制于 ±0.005 mm；车削面表面粗糙度 Ra ≤ 1.0 µm
产品规格（表格视图）
- 型号：235LANCEN
- 床上最大回转直径：460 mm
- 侧面最大回转直径：260 mm
- 最大工件长度：550 mm
- 最大棒材直径：50 mm
- 最大加工直径（盘）：320 mm
- 主轴鼻端：A2-6 (GB59001)
- 主轴孔径：65 mm
- 主轴转速：4,000 r/min
- 主轴变速方式：无级变速
- 主轴电机功率：15 kW
- 卡盘类型：液压卡盘（8"）
- X轴快速进给：30 m/min
- Z轴快速进给：36 m/min
- X/Z伺服电机扭矩：12 N·m
- 导轨类型：导轨
- 刀塔类型：水平12工位
- 刀柄尺寸：25 × 25 mm
- 尾座：液压，套筒直径65 mm，行程80 mm，锥度MT4
- 总额定功率：20 kW
- 净重约：2600 kg
- 机器尺寸（L×W×H）：3700 × 1750 × 1750 mm
技术规格
- 型号：MN500L
- 机型：仰角床身/CNC 车床
- 棒材容量：Ø50 mm
- 最大车削直径（盘）：Ø320 mm
- X轴行程：200 mm
- Z轴行程：580 mm
- 主轴最高转速：4,000 rpm
- 主轴电机功率：15 kW
- 总额定功率：20 kW
- 卡盘：8" 液压卡盘
- 刀塔：水平12工位
- 刀柄：25 × 25 mm
- 尾座：液压，套筒直径65 mm，行程80 mm，锥度 MT4
- 快速进给：X 30 m/min，Z 36 m/min
- 主轴孔径：65 mm
- 导轨：导轨
- 约净重：2600 kg
- 占地（L×W×H）：3700 × 1750 × 1750 mm
