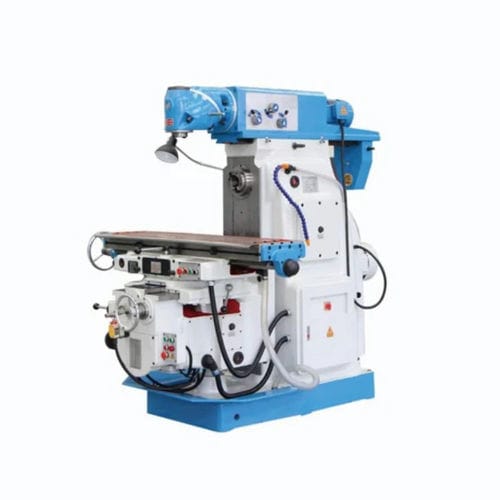

3轴铣床 XA62 series
通用工业高刚性

添加到我的收藏夹

添加到产品对比表

产品规格型号

轴数量

3轴

卧式／立式

通用

应用

工业

其他特性

高刚性

X轴

680 mm, 700 mm, 880 mm, 900 mm, 1,100 mm
(26.77 in, 27.56 in, 34.65 in, 35.43 in, 43.31 in)

Y轴

240 mm, 255 mm, 300 mm, 315 mm
(9.45 in, 10.04 in, 11.81 in, 12.4 in)

Z轴

360 mm, 380 mm
(14.17 in, 14.96 in)

功率

7.5 kW, 11 kW
(10.2 hp, 14.96 hp)

旋转速度

最多: 1,600 rpm
(10,053.096 rad.min-1)

最少: 30 rpm
(188.496 rad.min-1)

概述
XA62系列为通用两段式回转铣头铣床。主轴在垂直和水平方向均可360°旋转，配有伸缩套可实现任意角度铣削。垂直/水平一键切换，无需更换铣头，较三段式结构具有更高刚性。

主要参数

型号系列：XA62（变型：XA6232、XA6240）
主轴锥度：ISO（7:24）— XA6232：V：ISO40 / H：ISO50；XA6240：V：ISO40/ISO50 / H：ISO50
主轴转速范围：垂直 35–1600 rpm；水平 30–1500 rpm
转速档位：垂直 11 档；水平 18 档
主轴电机功率：XA6232 = 7.5 kW；XA6240 = 11 kW
工作台尺寸：XA6232 = 1320×320 mm（可选 1600×320）；XA6240 = 1700×400 mm（可选 2000×400）
工作台T型槽：XA6232 = 3-18-70；XA6240 = 3-18-90
工作台最大承载：XA6232 = 300 kg；XA6240 = 500 kg
行程（手动/操作）：X - XA6232 700/680 mm（900 可选），XA6240 900/880 mm（1100 可选）；Y - XA6232 255/240 mm，XA6240 315/300 mm；Z - 两者均为 380/360 mm
切削进给速度：X/Y 23.5–1180 mm/min；Z 8–394 mm/min
快移速度：X/Y 2300 mm/min；Z 770 mm/min
工作台最大旋转角度：±45°；主轴中心到台面距离：XA6232 30–350 mm；XA6240 30–410 mm
外形尺寸（宽×深×高）：XA6232 2294×1770×1665 mm；XA6240 2560×2130×1800 mm
整机重量（约）：XA6232 ≈ 2650 kg；XA6240 ≈ 3850 kg
