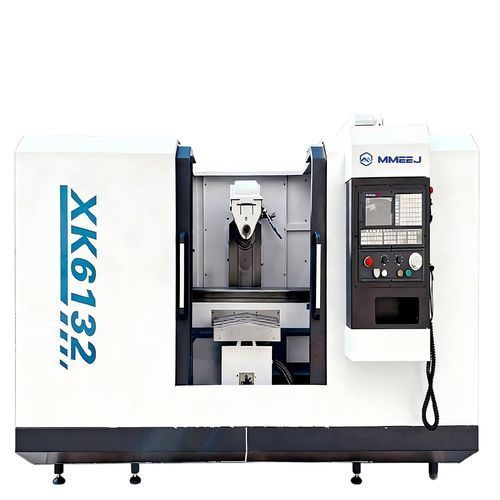

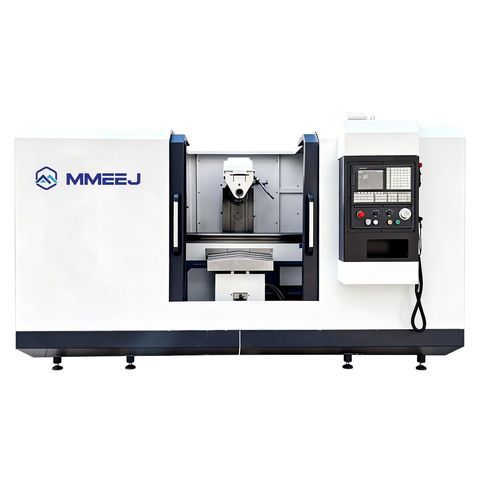

3轴数控铣床 XK61 series卧式
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 3轴
- 卧式／立式
- 卧式
- X轴
900 mm, 1,000 mm
(35.43 in, 39.37 in)- Y轴
310 mm, 330 mm
(12.2 in, 12.99 in)- Z轴
400 mm, 410 mm
(15.75 in, 16.14 in)- 转速
最少: 30 rpm
(188 rad.min-1)最多: 1,500 rpm
(9,425 rad.min-1)- 输出功率
7.5 kW, 11 kW
(10.2 hp, 14.96 hp)- 工作台旋转(C轴)
最少: -45 °
最多: 45 °
- X轴进给速度
6,000 mm/min
(3.94 in/s)- Y轴进给速度
3,000 mm/min, 6,000 mm/min
(1.97 in/s, 3.94 in/s)- Z轴进给速度
3,000 mm/min, 6,000 mm/min
(1.97 in/s)- 放置精度
0.02 mm, 0.05 mm
(0.00079 in, 0.00197 in)- 重复精度
0.01 mm, 0.025 mm
(0.00039 in, 0.00098 in)- 总重量
2,850 kg, 4,250 kg
(6,283.17 lb, 9,369.65 lb)- 整体长度
2,272 mm, 3,310 mm
(89.4 in, 130.3 in)- 整体宽度
1,825 mm, 2,200 mm
(71.9 in, 86.6 in)- 总高度
2,094 mm, 2,394 mm
(82.4 in, 94.3 in)
产品介绍
标准配置广泰130系统 三轴数控 主轴手动传动 电子油泵 三轴硬轨 可选配置系统：GSK、KND 数控分度头 上尾座 气动拉刀 完全保护钣金 技术参数技术参数（表）特征/技术参数型号：XK6132 和 XK6140（参见上述参数差异） 工作台尺寸：XK6132 = 1500x320 mm；XK6140 = 1700x400 mm 工作台行程：XK6132 = 900x310x410 mm; XK6140 = 1000x330×400 mm 主轴锥度：ISO:50/7:24（两种型号） 可选工作台旋转角度：±45°（两种型号） 主轴端面到工作台面的距离：XK6132 = 20-370 mm；XK6140 = 30-410 mm 工作台垂直导轨到主轴中心线的距离：XK6132 = 225-505 mm; XK6140 = 275-625 mm 主轴转速范围：30-1500/18 rpm（系列） 快速移动速度（X/Y/Z）：XK6132 = 6000/6000/3000 mm/min；XK6140 = 6000/3000/6000 mm/min 定位精度：XK6132 = 0.020/300 mm；XK6140 = 0.05/300 mm 重复定位精度：XK6132 = 0.010/300 mm；XK6140 = 0.025/300 mm 主驱动电机功率：XK6132 = 7.5 kW；XK6140 = 11 kW 冷却泵电机功率：0.125 kW（两种型号） 外部尺寸（mm）：XK6132 = 2272x1825x2094；XK6140 = 3310x2200x2394 机器重量：XK6132 = 2850 千克；XK6140 = 4250 千克 。
---
