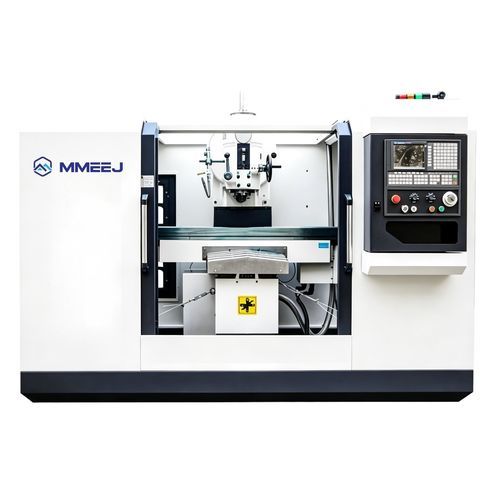

3轴数控铣床 XK50 series立式旋转台
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 3轴
- 卧式／立式
- 立式
- 结构
- 旋转台
- X轴
880 mm, 900 mm
(34.65 in, 35.43 in)- Y轴
300 mm, 310 mm
(11.81 in, 12.2 in)- Z轴
350 mm, 365 mm
(13.78 in, 14.37 in)- 转速
最多: 1,500 rpm
(9,425 rad.min-1)最少: 30 rpm
(188 rad.min-1)- 输出功率
7.5 kW, 11 kW
(10.2 hp, 14.96 hp)- 工作台旋转(C轴)
最多: 45 °
最少: -45 °
- X轴进给速度
3,000 mm/min, 6,000 mm/min
(1.97 in/s, 3.94 in/s)- Y轴进给速度
3,000 mm/min, 6,000 mm/min
(1.97 in/s, 3.94 in/s)- Z轴进给速度
3,000 mm/min, 6,000 mm/min
(1.97 in/s, 3.94 in/s)- 放置精度
0.025 mm, 0.05 mm
(0.00098 in, 0.00197 in)- 重复精度
0.015 mm, 0.025 mm
(0.00059 in, 0.00098 in)- 总重量
3,250 kg, 4,320 kg
(7,165.02 lb, 9,523.97 lb)- 整体长度
2,272 mm, 2,556 mm
(89.4 in, 100.6 in)- 整体宽度
1,825 mm, 2,160 mm
(71.9 in, 85 in)- 总高度
2,094 mm, 2,400 mm
(82.4 in, 94.5 in)
产品介绍
简要说明
可选配置
技术参数
主要特性 / 规格
- 标准配置：Guangtai 130 系统
- 三轴数控，主轴手动传动
- 电子油泵
- 三轴硬轨导轨
可选配置
- 控制系统：GSK、KND
- CNC 分度头
- 顶尖（尾座）
- 气动挤压/锉削装置（气动拉刀）
- 全封闭板金防护罩
技术参数

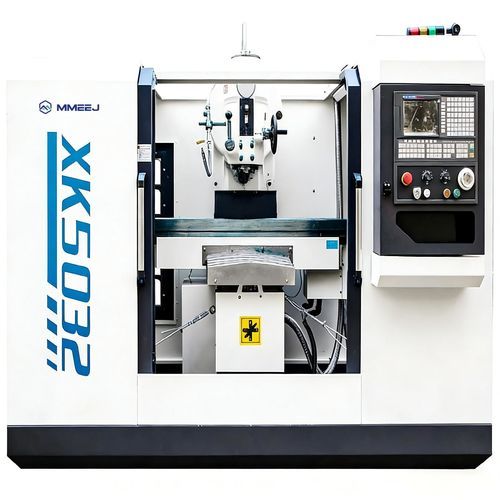

- XK5032 — 工作台尺寸：1500×320 mm；工作台行程（X×Y×Z）：900×310×350 mm；T型槽：3-14-70 mm；主轴锥度：ISO50（7:24）；工作台回转角（可选）：±45°；主轴端面至工作台面距离：30–380 mm；床身导轨至主轴中心线距离：350 mm；主轴转速范围：30–1500 rpm；快移速度（X/Y/Z）：6000/6000/3000 mm/min；定位精度：0.025 mm/300 mm；重复定位精度：0.015 mm/300 mm；主电机功率：7.5 kW；冷却泵功率：0.125 kW；外形尺寸：2272×1825×2094 mm；整机重量：3250 kg
- XK5040 — 工作台尺寸：1700×400 mm；工作台行程（X×Y×Z）：880×300×365 mm；T型槽：3-18-90 mm；主轴锥度：ISO50（7:24）；工作台回转角（可选）：±45°；主轴端面至工作台面距离：45–410 mm；床身导轨至主轴中心线距离：450 mm；主轴转速范围：30–1500 rpm；快移速度（X/Y/Z）：3000/3000/1500 mm/min；定位精度：0.05 mm/300 mm；重复定位精度：0.025 mm/300 mm；主电机功率：11 kW；冷却泵功率：0.125 kW；外形尺寸：2556×2160×2400 mm；整机重量：4320 kg
主要特性 / 规格
- 面向重载工件加工的三轴立式数控铣削中心
- ISO50 主轴锥度，提供更高刚性和刀具通用性
- 可配 Guangtai、GSK 或 KND 控制系统
- 可选回转工作台与 CNC 分度头以实现分度与角度加工
- 板金防护与电子润滑，适合工业现场使用
