3轴铣床 XA50 series
立式

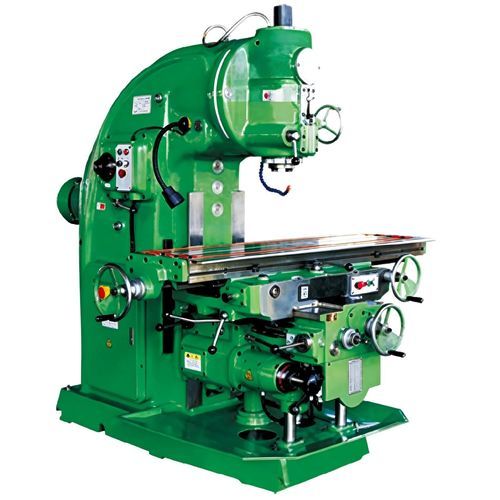

3轴铣床 - XA50 series - Meijin Machinery Equipment (Dalian) Co., Ltd. - 立式
3轴铣床 - XA50 series - Meijin Machinery Equipment (Dalian) Co., Ltd. - 立式
3轴铣床 - XA50 series - Meijin Machinery Equipment (Dalian) Co., Ltd. - 立式 - 图像 - 2
3轴铣床 - XA50 series - Meijin Machinery Equipment (Dalian) Co., Ltd. - 立式 - 图像 - 3
3轴铣床 - XA50 series - Meijin Machinery Equipment (Dalian) Co., Ltd. - 立式 - 图像 - 4
3轴铣床 - XA50 series - Meijin Machinery Equipment (Dalian) Co., Ltd. - 立式 - 图像 - 5
3轴铣床 - XA50 series - Meijin Machinery Equipment (Dalian) Co., Ltd. - 立式 - 图像 - 6
添加到我的收藏夹
添加到产品对比表

产品规格型号

轴数量
3轴
卧式/立式
立式
X轴

680 mm, 700 mm, 880 mm, 900 mm, 1,100 mm
(26.77 in, 27.56 in, 34.65 in, 35.43 in, 43.31 in)

Y轴

240 mm, 255 mm, 300 mm, 315 mm
(9.45 in, 10.04 in, 11.81 in, 12.4 in)

Z轴

300 mm, 350 mm, 370 mm, 385 mm
(11.81 in, 13.78 in, 14.57 in, 15.16 in)

功率

7.5 kW, 11 kW
(10.2 hp, 14.96 hp)

旋转速度

最多: 1,500 rpm
(9,424.778 rad.min-1)

最少: 30 rpm
(188.496 rad.min-1)

产品介绍

概述
手动立式铣床 XA5032 与 XA5040 适用于工业车间的一般金属加工。该机型采用立式主轴并可调铣头角度,工作台为手动并可选配自动/半自动进给,适合钻削、铣削、面铣及角度加工等工序。

结构
主要部件——床身、机身、工作台、中间滑板、升降滑板和主轴箱,均采用高强度材料铸造并经人工时效处理,以保证长期使用中的尺寸稳定性并减少在载荷下的变形。主轴组件及工作台具有精密结构设计与增强支撑能力。

技术参数
  • 工作台尺寸 (mm):XA5032 — 1325×320 (1600×320); XA5040 — 1700×400 (2000×400)
  • 工作台 T 槽(数/宽/间距 mm):XA5032 — 3-18-70; XA5040 — 3-18-90
  • 工作台最大允许负载:XA5032 — 500 kg; XA5040 — 800 kg
  • X 向(纵向)行程 手动/自动 (mm):XA5032 — 700/680; XA5040 — 900/880 (1100 可选)
  • Y 向(横向)行程 手动/自动 (mm):XA5032 — 255/240; XA5040 — 315/300
  • Z 向(升降)行程 手动/自动 (mm):XA5032 — 370/350; XA5040 — 385/300
  • 快移速度 (mm/min):X 2300,Y 1540,Z 770(两型号相同)
  • 主轴孔径 (mm):29(两型号)
  • 主轴转速范围 (rpm):30–1500(两型号),18 档
  • 铣头最大旋转角度:±45°(两型号)
  • 主轴中心至工作台距离 (mm):XA5032 — 60–430; XA5040 — 130–515
  • 主轴电机功率 (kW):XA5032 — 7.5; XA5040 — 11
  • 外形尺寸 (mm):XA5032 — 2294×1770×1904; XA5040 — 2556×2159×2298
  • 设备重量 约 (kg):XA5032 — 3200; XA5040 — 4250


应用与选项
适用于金属加工车间的一般铣削、开槽、面铣及角度加工。XA5040 可选配 X 轴加长行程(1100 mm)。可按需提供附件和定制配置(电机、控制、刀具等);有关兼容性与安装事宜,请咨询制造商或经销商。
