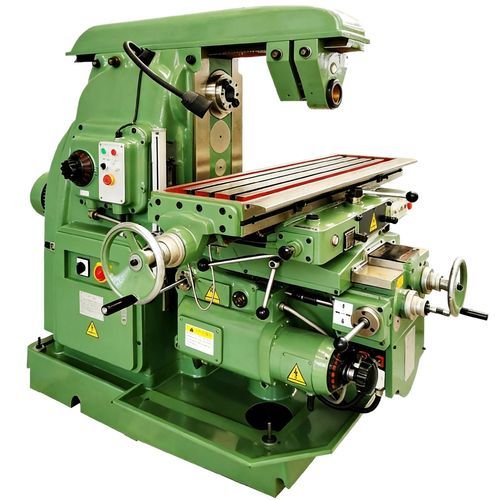

3轴铣床 XA61 series通用移动台式
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 3轴
- 卧式／立式
- 通用
- 结构
- 移动台式
- X轴
680 mm, 700 mm, 900 mm, 1,100 mm
(26.77 in, 27.56 in, 35.43 in, 43.31 in)- Y轴
240 mm, 255 mm, 300 mm, 315 mm
(9.45 in, 10.04 in, 11.81 in, 12.4 in)- Z轴
360 mm, 380 mm
(14.17 in, 14.96 in)- 功率
7.5 kW, 11 kW
(10.2 hp, 14.96 hp)- 旋转速度
最少: 30 rpm
(188.496 rad.min-1)最多: 1,500 rpm
(9,424.778 rad.min-1)
产品介绍
概述
通用升降工作台手动卧式铣床，用于加工平面、键槽和齿轮。适用于机械加工车间和生产部门。可配装通用铣头、回转工作台和分度头以扩展应用范围。
主要技术参数
进给与行程
外形尺寸与重量
适用场景与附件
通用升降工作台手动卧式铣床，用于加工平面、键槽和齿轮。适用于机械加工车间和生产部门。可配装通用铣头、回转工作台和分度头以扩展应用范围。
主要技术参数
- 型号：XA6132 与 XA6140。
- 工作台尺寸：XA6132 = 1320×320（1600×320 可选）；XA6140 = 1700×400（2000×400 可选）。
- 工作台 T 型槽（数量‑宽度‑间距）：XA6132 = 3‑18‑70；XA6140 = 3‑18‑90。
- 工作台最大允许承载：XA6132 = 500 kg；XA6140 = 800 kg。
- 主轴电机功率：XA6132 = 7.5 kW；XA6140 = 11 kW。
- 主轴转速范围：30–1500 rpm，18 档。
进给与行程
- 工作台行程 X（纵向）：XA6132 = 700/680 mm（900 可选）；XA6140 = 900/880 mm（1100 可选）。
- 滑座行程 Y（横向）：XA6132 = 255/240 mm；XA6140 = 315/300 mm。
- 升降台行程 Z（垂直）：两型号均为 380/360 mm。
- 切削进给速率：X,Y = 23.5–1180 mm/min；Z = 8–394 mm/min。
- 快速移动速度：X = 2300 mm/min；Y = 2300 mm/min；Z = 770 mm/min。
- 工作台最大转角：±45°。
- 主轴中心到工作台距离：XA6132 = 30–350 mm；XA6140 = 30–410 mm。
外形尺寸与重量
- 外形尺寸（长×宽×高）：XA6132 = 2294×1770×1665 mm；XA6140 = 2560×2130×1800 mm。
- 整机近似重量：XA6132 = 2650 kg；XA6140 = 3850 kg。
适用场景与附件
- 适用场景：适用于机械加工车间的平面、槽及齿轮加工。
- 可选附件：通用铣头、回转工作台、分度头，可用于扩展机床功能。
