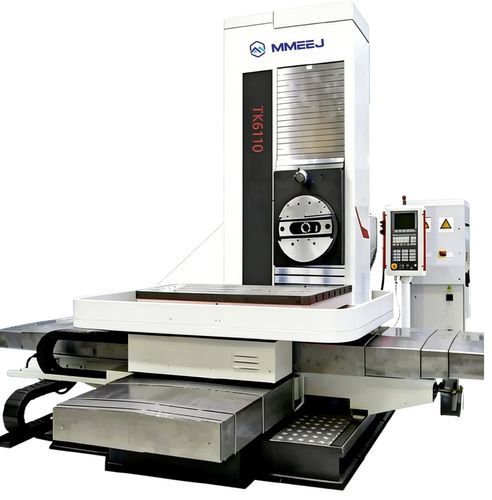

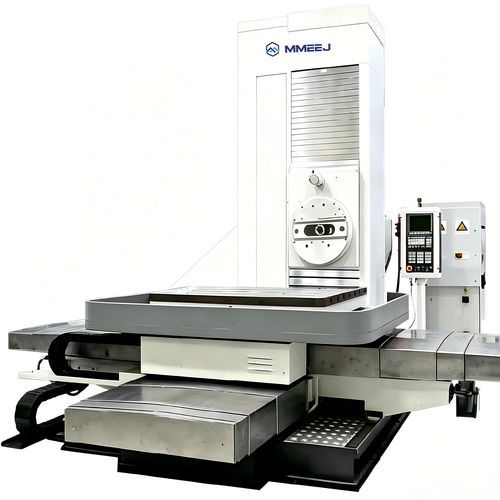

CNC数控镗床 TK 61 series

卧式固定式4轴

描述
TK 61 系列全数控镗床（型号：TK6110 A/B、TK6130 A/B）。主传动采用交流可变速电机，具备高低速无级调速、主轴定位及制动功能。各主要进给轴由独立交流伺服电机驱动，配合滚珠丝杠传动。主要结构件基于高端数控机床架构设计，便于未来功能扩展。

Models

• Model A — With Fixed Facing Head
• Model B — Without Fixed Facing Head

Target industries

• Model A (With Fixed Facing Head)：高压开关设备；泵与阀门；石油机械；化工机械。
• Model B (Without Fixed Facing Head)：工程机械；汽车零部件；航空航天；模具与冲压模具；电机。

Tabular specifications (per model)
单位 | TK6110 A | TK6110 B | TK6130 A | TK6130 B
镗杆直径 (mm) | 110 | 110 | 130 | 130
主轴锥度 | BT50/P50T-I | BT50/P50T-I | BT50/P50T-I | BT50/P50T-I
主轴转速 (r/min) | 10-1500 | 10-1500 | 10-1500 | 10-1500
Facing Head 直径 (mm) | 670 | - | 800 | -
Facing Head 转速 (r/min) | 7-165 | - | 5-125 | -
工作台尺寸 (W × L) (mm) | 1250x1400 | 1250x1400 | 1400x1600 | 1400x1600
工作台承载能力 (kg) | 5000 | 5000 | 8000 | 8000
工作台横向行程 X (mm) | 1800 | 1800 | 2200 | 2200
主轴垂直行程 Y (mm) | 1600 | 1600 | 2000 | 2000
工作台纵向行程 Z (mm) | 1400 | 1400 | 2000 | 2000
主轴轴向行程 W (mm) | 600 | 500 | 800 | 600
Facing Head 滑动行程 U (mm) | 200 | - | 300 | -
进给范围 X,Y,Z (mm/min) | 2.5-5000 | 2.5-5000 | 2.5-10000 | 2.5-10000
进给范围 W (mm/min) | 2.5-3000 | 2.5-3000 | 2.5-3000 | 2.5-3000
进给范围 U (mm/min) | 1-500 | - | 1-500 | -
B (r/min) | 0.003-1 | 0.003-1 | 0.003-1 | 0.003-1
定位精度 X,Y,Z (mm) | 0.018 | 0.018 | 0.02 | 0.02
定位精度 W (mm) | 0.025 | 0.025 | 0.025 | 0.025
定位精度 U (mm) | 0.025 | - | 0.025 | -
B (·) | 8 | 8 | 8 | 8

特性 / 技术规格

• 镗杆直径 (mm)：TK6110 A = 110；TK6110 B = 110；TK6130 A = 130；TK6130 B = 130。
• 主轴锥度：所有型号均为 BT50/P50T-I。
• 主轴转速 (r/min)：所有型号均为 10-1500。
• Facing Head 直径 (mm)：TK6110 A = 670；TK6110 B = -；TK6130 A = 800；TK6130 B = -。
• Facing Head 转速 (r/min)：TK6110 A = 7-165；TK6110 B = -；TK6130 A = 5-125；TK6130 B = -。
• 工作台尺寸 (mm)：TK6110 A = 1250x1400；TK6110 B = 1250x1400；TK6130 A = 1400x1600；TK6130 B = 1400x1600。
• 工作台承载能力 (kg)：TK6110 A/B = 5000；TK6130 A/B = 8000。
• 工作台横向行程 X (mm)：TK6110 A/B = 1800；TK6130 A/B = 2200。
• 主轴垂直行程 Y (mm)：TK6110 A/B = 1600；TK6130 A/B = 2000。
• 工作台纵向行程 Z (mm)：TK6110 A/B = 1400；TK6130 A/B = 2000。
• 主轴轴向行程 W (mm)：TK6110 A = 600；TK6110 B = 500；TK6130 A = 800；TK6130 B = 600。
• Facing Head 滑动行程 U (mm)：TK6110 A = 200；TK6110 B = -；TK6130 A = 300；TK6130 B = -。
• 进给范围 X/Y/Z (mm/min)：TK6110 A/B = 2.5-5000；TK6130 A/B = 2.5-10000。
• 进给范围 W (mm/min)：所有型号 = 2.5-3000。
• 进给范围 U (mm/min)：TK6110 A = 1-500；TK6110 B = -；TK6130 A = 1-500；TK6130 B = -。
• B (r/min)：所有型号 0.003-1。
• 定位精度 X/Y/Z (mm)：TK6110 A/B = 0.018；TK6130 A/B = 0.02。
• 定位精度 W (mm)：所有型号 0.025。
• 定位精度 U (mm)：TK6110 A = 0.025；TK6110 B = -；TK6130 A = 0.025；TK6130 B = -。
• 附加技术说明：机床采用AC可变速主传动、主要轴采用带滚珠丝杠传动的独立交流伺服电机、FAGOR线性编码器（西班牙）用于闭环控制，配备主流进口数控系统，支持包括4轴联动插补在内的高级功能。
