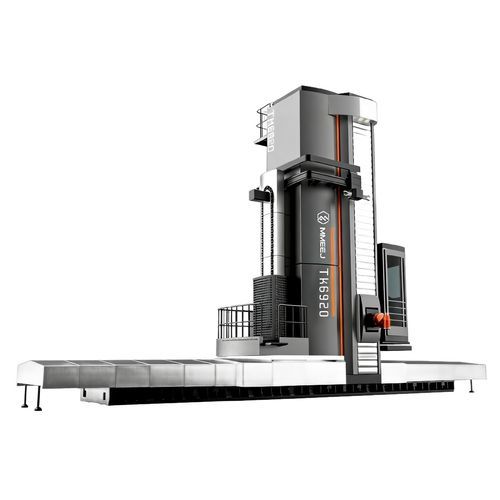

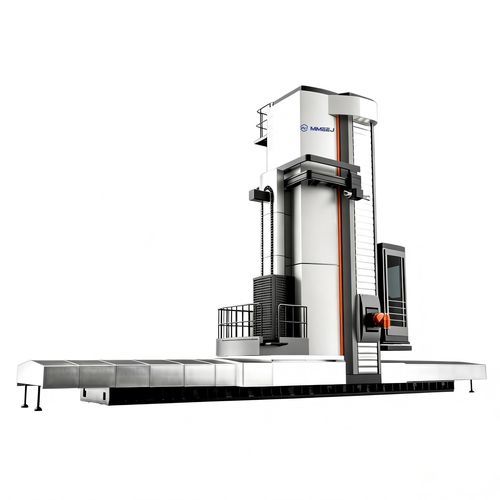

CNC数控镗铣床 TK69 series

卧式地面用旋转台式

简短说明

• 69系列落地镗床 CNC（TK69 系列），适用于大型工件及铣镗复合加工。
• 导轨类型：滚子-滑动混合；进口高速滚子直线导轨；闭式静压导轨结构，配备多泵系统（可选结构变型）。
• CNC 回转工作台：承载 20 t–200 t；台面尺寸从 2 m × 2 m 到 5 m × 10 m；支持任意分度与多轴联动。
• 可根据加工需求选择刀库容量与主轴直径（依型号而定）。

技术参数
技术参数：
Item | 单位 | TK6913-HA | TH6913-HA | TK6916-HA | TH6916-HA | TK6920-HQ | TH6920-HQ | TK6920-HA | TH6920-HA
刀库容量（按需选择） | PCS | / | 40-120 | / | 40-120 | / | 40-120 | / | 40-120
镗刀主轴直径 | mm | 130 | 130 | 160 | 160 | 200 | 200 | 200 | 200
主电机功率 | kW | 22/30 | 22/30 | 71 | 71 | 100 | 100 | 100 | 100
铣削主轴头尺寸 | mm | 220 | 220 | 280 | 280 | 340 | 340 | 340 | 340
镗主轴锥孔 | | 7:24 ISO | 7:24 ISO | 50 | 50 | 60 | 60 | 60 | 60
横梁（ram）截面尺寸 | mm | 480×480 | 480×480 | 480×480 | 480×480 | 480×480 | 480×480 | 530×530 | 530×530
横梁快速移动速度（W） | mm/min | 10000 | 10000 | 10000 | 10000 | 10000 | 10000 | 8000 | 8000
镗主轴快速进给速度（Z） | mm/min | 10000 | 10000 | 10000 | 10000 | 10000 | 10000 | 8000 | 8000
立柱快速移动速度（X） | mm/min | 15000 | 15000 | 15000 | 15000 | 15000 | 15000 | 12000 | 12000
主轴箱快速移动速度（Y） | mm/min | 15000 | 15000 | 15000 | 15000 | 15000 | 15000 | 12000 | 12000
主轴扭矩 | N·m | 11500 | 11500 | 11500 | 11500 | 11500 | 11500 | 12500 | 12500
主轴转速 | r/min | 1.6-1200/2000 | 1.6-1200/2000 | 1.6-1200/2000 | 1.6-1200/2000 | 1.6-1200/2000 | 1.6-1200/2000 | 1.6-1200/2000 | 1.6-1200/2000
横梁行程（Z） | mm | 1200 | 1200 | 1200 | 1200 | 1200 | 1200 | 1200 | 1200
镗主轴行程（W） | mm | 1200 | 1200 | 1200 | 1200 | 1200 | 1200 | 1200 | 1200
立柱行程（X） | mm | 8000（可按 1 m 倍数加长） | 8000（可按 1 m 倍数加长） | 8000（可按 1 m 倍数加长） | 8000（可按 1 m 倍数加长） | 8000（可按 1 m 倍数加长） | 8000（可按 1 m 倍数加长） | 8000（可按 1 m 倍数加长） | 8000（可按 1 m 倍数加长）
主轴箱行程（Y） | mm | 4000（可按 0.5 m 倍数增加） | 4000（可按 0.5 m 倍数增加） | 4000（可按 0.5 m 倍数增加） | 4000（可按 0.5 m 倍数增加） | 4000（可按 0.5 m 倍数增加） | 4000（可按 0.5 m 倍数增加） | 4000（可按 0.5 m 倍数增加） | 4000（可按 0.5 m 倍数增加）
横梁进给（W） | mm/min | 0.1~4000 | 0.1~4000 | 0.1~4000 | 0.1~4000 | 0.1~4000 | 0.1~4000 | 0.1~4000 | 0.1~4000
镗轴进给（Z） | mm/min | 0.1~4000 | 0.1~4000 | 0.1~4000 | 0.1~4000 | 0.1~4000 | 0.1~4000 | 0.1~4000 | 0.1~4000
立柱进给（X） | mm/min | 0.1~6000 | 0.1~6000 | 0.1~6000 | 0.1~6000 | 0.1~6000 | 0.1~6000 | 0.1~6000 | 0.1~6000
主轴箱进给（Y） | mm/min | 0.1~6000 | 0.1~6000 | 0.1~6000 | 0.1~6000 | 0.1~6000 | 0.1~6000 | 0.1~6000 | 0.1~6000
Siemens CNC system | | Siemens CNC system | Siemens CNC system | Siemens CNC system | Siemens CNC system | Siemens CNC system | Siemens CNC system | Siemens CNC system | Siemens CNC system

特点 / 技术规格

• 系列：TK69 系列（69 系列落地镗床 CNC）。
• 导轨类型：滚子-滑动混合；进口高速滚子直线导轨；闭式静压导轨结构，配多泵系统（可选结构）。
• CNC 控制：Siemens CNC system。
• 回转工作台：承载 20 t – 200 t；台面尺寸 2 m × 2 m 至 5 m × 10 m；支持任意分度与同时多轴联动。
• 刀库容量：可选，典型 40–120 件（依型号；某些列以 '/' 表示不适用）。
• 镗主轴直径（按型号）：TK6913/TH6913 约 130 mm；TK6916/TH6916 约 160 mm；TK6920 系列约 200 mm。
• 主电机功率（示例）：22/30 kW（部分型号），较大型号可达 71 kW 和 100 kW。
• 铣削主轴头尺寸（示例）：220 mm、280 mm、340 mm（视型号而定）。
• 主轴锥度：7:24 ISO（典型），各型号另有指定锥度。
• 横梁截面尺寸：通常 480×480 mm；较大型号 530×530 mm。
• 行程与移动范围：横梁行程（Z）1200 mm；镗主轴行程（W）1200 mm；立柱行程（X）标准 8000 mm（可按 1 m 增加）；主轴箱行程（Y）4000 mm（可按 0.5 m 增加）。
• 快速移动速度：横梁/Z 主轴最高 10000 mm/min（部分变体 8000 mm/min）；立柱/主轴箱最高 15000 mm/min（部分变体 12000 mm/min）。
• 进给范围：横梁及镗轴 0.1–4000 mm/min；立柱及主轴箱 0.1–6000 mm/min。
• 主轴性能：扭矩最高约 12500 N·m（依型号）；主轴转速范围 1.6–1200/2000 r/min（依型号）。
