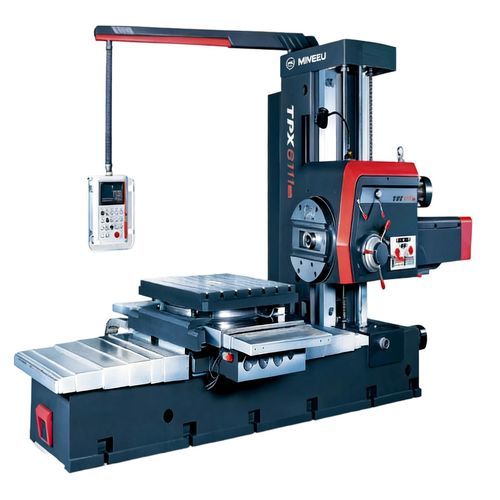

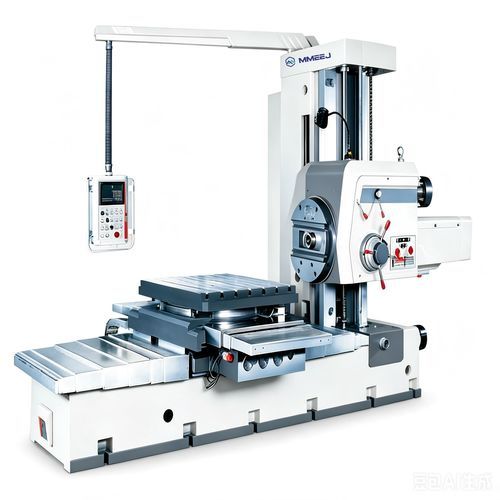

CNC数控镗削-铣削中心 TPX Series卧式地面用固定式
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 操控类型
- CNC数控
- 卧式／立式
- 卧式
- 结构
- 地面用, 固定式
- 轴数量
- 3轴
- *应用
- 用于大型零件
- 主轴数量
- 单机轴
- X轴
900 mm, 1,250 mm, 1,600 mm, 2,000 mm
(35.43 in, 49.21 in, 62.99 in, 78.74 in)- Y轴
最多: 2,500 mm
(98.43 in)最少: 900 mm
(35.43 in)- Z轴
1,000 mm, 1,250 mm, 1,400 mm, 1,750 mm, 2,000 mm
(39.37 in, 49.21 in, 55.12 in, 68.9 in, 78.74 in)- W轴行程
600 mm, 900 mm
(24 in, 35 in)- 主轴直径
110 mm, 130 mm
(4 in, 5 in)- 输出功率
7.5 kW, 15 kW
(10.19716 hp, 20.39432 hp)
产品介绍
Overview
TPX 系列卧式铣镗机适用于粗镗与精镗，并能铣削大型或箱体类零件。适合内孔镗削、圆柱车削与开槽等重载及精密加工。
设计与精度
机床配置4×90°光学定位装置，便于大件工件的精确分度；配备精密数显（DRO）确保坐标与位置控制。X/Y/Z 轴线性读数精度典型值为 0.005 mm，适配机型的 B 轴读数精度为 0.001 mm。
技术规格（摘要）
适用领域
常见用于内孔加工、圆柱车削、端面铣削与开槽等，加工对象包括机壳、齿轮箱、大型轴及箱体类零件等需搬运大型工件的行业。机床可承受大载荷并在多面加工时提供精确分度。
选件与定制
订购信息
索取报价时请提供工件尺寸、材料、最大重量、所需主轴锥度及精度要求。请与供应商联系以确认适合您加工需求的机型与配置。
TPX 系列卧式铣镗机适用于粗镗与精镗，并能铣削大型或箱体类零件。适合内孔镗削、圆柱车削与开槽等重载及精密加工。
设计与精度
机床配置4×90°光学定位装置，便于大件工件的精确分度；配备精密数显（DRO）确保坐标与位置控制。X/Y/Z 轴线性读数精度典型值为 0.005 mm，适配机型的 B 轴读数精度为 0.001 mm。
技术规格（摘要）
- 系列名称：TPX Series（型号包括 TPX6111B、TPX6111B/2、TPX6111B/3、TPX6113、TPX6113/2、T(P)X6211、T(P)X6213、T(P)X6511×2、T(P)X6513×2）。
- 主轴直径：常见为 110 mm 或 130 mm。主轴锥度：根据型号采用 Morse No.6 或 Metric 80 (ISO 7:24 No50)。
- 主轴扭矩：典型 1225 N·m，大型机型可达 3136 N·m；最大轴向推力最高可达 31,360 N。
- 主轴转速范围：8–1000 r/min 或 4–800 r/min；速度档位依据型号不同（通常 18–24 档）。
- 主轴主电机功率：常见为 7.5 kW（小型机型）或 15 kW（大型机型）。
- 端面盘：直径 600–750 mm；端面扭矩最高 4,900 N·m；转速范围 4–200 r/min 或 2.5–125 r/min。
- 工作台：尺寸随型号变化（例如 1100×960 mm 至 1800×1600 mm）；最大承载从 5,000 kg 至 10,000 kg 不等；T 槽尺寸与数量依型号而定。
- 行程示例：X 最长可达 2000 mm（可按需加长）；Y 最长可达 1800 mm；Z 在大型机型上可达 2000 mm；部分机型提供 W/U 轴及多种 Z/W 配置。
- 进给与速度：快速移动通常为 X/Y/Z/W = 2500 mm/min；主轴每转进给范围约 0.01–8 mm/rev，视轴和机型而定。
- 线性读数精度：X/Y/Z 为 0.005 mm；B 轴在配置时为 0.001 mm。
适用领域
常见用于内孔加工、圆柱车削、端面铣削与开槽等，加工对象包括机壳、齿轮箱、大型轴及箱体类零件等需搬运大型工件的行业。机床可承受大载荷并在多面加工时提供精确分度。
选件与定制
- 工作台尺寸与 T 槽配置可按要求定制。
- 可提供 X/Y/Z 延长行程、双工况配置（W1/W2、U1/U2）及不同主轴锥度等机型选项。
- 控制与测量选项：DRO 配置、光学分度等工厂选件，可按生产需求配置。
订购信息
索取报价时请提供工件尺寸、材料、最大重量、所需主轴锥度及精度要求。请与供应商联系以确认适合您加工需求的机型与配置。
