液压机 KP 70 A

成形深伸拉成型拱门式

产品描述

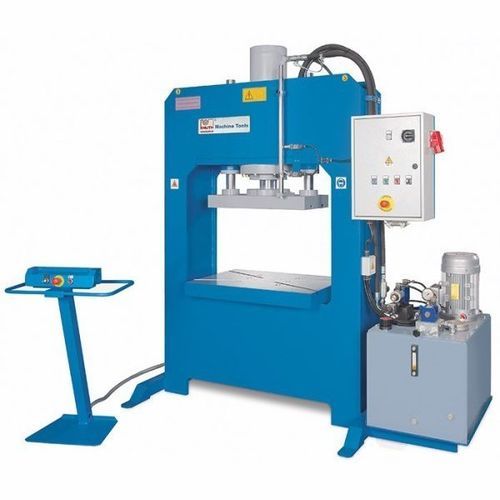

KP 70 A 属于 KP-A 系列 H 型框架液压机，在欧洲制造并采用知名供应商的零部件。适用于深拉、成形和切口加工，额定压力为70 t。机床配有带T形槽的大型滑块板和工作台，便于安装工装，移动双手操作控制装置可提高操作安全性。

亮点

• Made in Europe
• 适用于试制和批量生产
• 可用于多班制运行
• 可实现工业4.0集成
• 可根据要求提供定制化解决方案

工作区域
压力：70 t
工作台尺寸：800 mm x 500 mm
行程：500 mm
滑块板尺寸：700 mm x 350 mm
通口宽度：900 mm
行程速度：5 mm/s

快速进给
快速进给速度：24 mm/s

驱动功率
电机额定功率：4 kW

尺寸与重量
外形尺寸（长 x 宽 x 高）：1.85 m x 1.04 m x 2.25 m
重量：1,450 kg

产品详情

• 焊接钢制 H 型框架结构，刚性高，能够承受额定压力
• 大型液压主缸驱动厚重滑块板，采用耐用自润滑圆形导轨稳定支撑
• 工作台与滑块板带T形槽，便于工装夹紧
• 移动控制面板提高操作灵活性；控制柜内集成其他控制元件
• 油压系统为独立单元设计，便于维护并具有良好热平衡
• 二段式液压泵实现快速进给与工艺速度优化
• 缸体表面精密加工，采用高品质密封件以降低磨损
• 整机设计符合适用的欧洲安全标准

标准配置

• 双手控制面板
• 上/下行程可调限位
• 压力表
• 带2导轨和T形槽的可动上工作台
• 自动运行功能
• 自动缸回程
• Siemens PLC
• 带2速自动切换的液压单元
• 压力开关
• 定时器
• 操作手册

可选配置

• 光幕 L = 1,000 mm
• 升级为 Siemens KTP 700 Basic 人机界面
• 侧向滑块从2个升级至4个
• 计件器
• 带减压阀的风/油换热器
• 减压阀

技术参数

• 系列：KP-A（H 型框架液压机系列）
• 额定压力：70 t
• 工作台（工作区）：800 x 500 mm
• 滑块板：700 x 350 mm
• 行程（滑块移动）：500 mm
• 行程速度：5 mm/s
• 快速进给速度：24 mm/s
• 通口宽度：900 mm
• 电机功率：4 kW
• 外形尺寸（L x W x H）：1.85 m x 1.04 m x 2.25 m
• 整机重量：1,450 kg
• 液压系统：独立单元，采用二段式泵实现自动速度切换
• 控制：Siemens PLC（可选 Siemens KTP 700 Basic HMI）
• 工装安装：滑块板和工作台带T形槽
