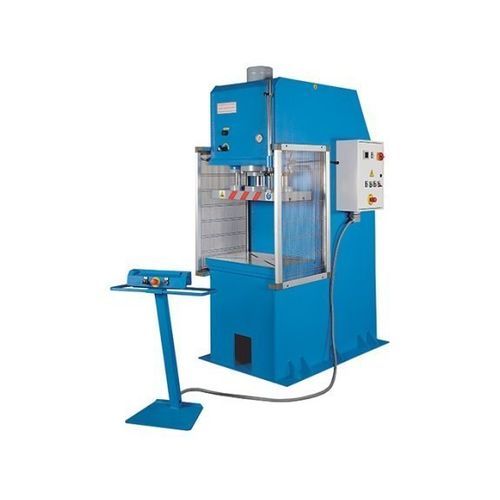

液压机 HPK 40 A

成形深伸拉成型工业用途

概述
HPK A 系列为 C 型框架油压机，适用于深拉、成形和切口加工。整机在欧洲制造，组件符合严格的质量标准，系列额定力覆盖 40～200 吨。大尺寸滑块板与带 T 槽的工作台便于安装模具和夹具。移动式双手操作保障操作安全，行程由可调限位器确定。可按客户要求提供定制化配置。

要点

• C 型框架经典设计，便于装夹与空间利用
• 欧洲制造，焊接钢结构
• 适用于试验、样件制造及批量生产
• 支持 Industry 4.0 集成
• 可按客户需求提供定制方案

产品详情

• 焊接 C 型钢结构，按额定力设计，具有高刚性
• 大尺寸滑块板与工作台，可容纳大模具或多工位装夹
• 油压系统具备行程/时间灵活性，适用工艺范围广
• 强力油缸与两根自润滑圆导柱，保证滑块板的精确均匀导向
• 精加工的缸体表面与高品质密封件，磨损低、寿命长
• 通过易调节的机械限位可快速设定行程长度
• 油压单元紧凑安装于机身内，节省空间且便于维护
• 两级油泵实现快速接近和优化的工作行程速度
• 滑块板与工作台带 T 槽，便于夹紧工具
• 移动控制面板提供灵活操作；附加控制元件集成在控制柜内
• 设计及组件符合欧盟安全规范

标准配置

• 双手控制面板
• 上下行程可调限位
• 压力表
• 带 2 导轨及 T 槽的可移动上工作台
• 自动运行模式
• 缸体自动回程
• Siemens PLC
• 具备自动换档的两速液压单元
• 压力开关
• 定时器
• 操作手册

可选配置

• 光幕 L = 1,000 mm
• 升级为 Siemens KTP 700 Basic 数字控制
• 侧向导轨从 2 根升级为 4 根
• 产品计数器
• 带减压阀的风冷/油冷换热器
• 减压阀

技术参数
工作区
压力: 40 t
工作台尺寸: 700 mm x 500 mm
行程（最大）: 500 mm
滑块板尺寸: 700 mm x 350 mm
喉深: 250 mm
行程速度: 9 mm/s

快进
快进速度: 26 mm/s

驱动功率
电机功率: 4 kW

尺寸与重量
外形尺寸（长 x 宽 x 高）: 1.5 m x 1.0 m x 2.5 m
重量: 1,500 kg

技术特性

• 型号/系列: HPK A series
• 制造地: Europe（焊接 C 型钢结构）
• 额定压制力: 40 t
• 工作台尺寸: 700 mm x 500 mm
• 滑块板: 700 mm x 350 mm，带 T 槽
• 行程（最大）: 500 mm
• 喉深: 250 mm
• 行程速度: 9 mm/s
• 快进: 26 mm/s
• 电机功率: 4 kW
• 液压单元: 2 级泵，带自动换档
• 特征: 两根圆形导柱保证滑块平行、自润滑导柱、精加工缸体表面、移动控制面板、Siemens PLC 选项及 Industry 4.0 预留
• 占地 (L x W x H): 1.5 m x 1.0 m x 2.5 m
• 约重: 1,500 kg
