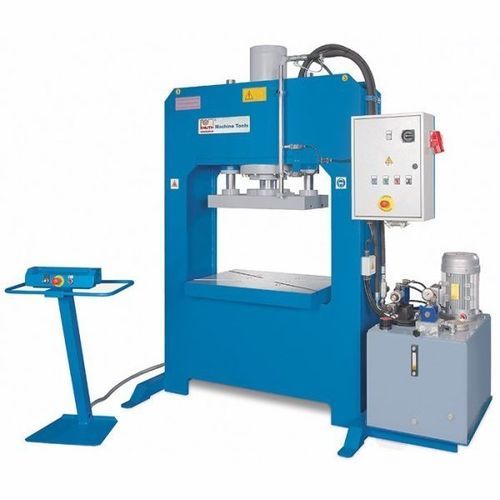

液压机 KP 100 A

切边成形深伸拉成型

概述
KP-A 系列为 H 型框架液压压力机，在欧洲制造，适用于深拉伸、成形和修边等工业成形工艺。额定力范围为 40 至 300 t，KP 100 A 配置为 100 t，行程 500 mm。配备大型活塞板与带 T 型槽的工作台，便于夹具固定。移动式双手控制确保操作安全；行程由可调终点开关设定。可根据应用需求提供定制方案。

亮点

• Made in Europe
• 适用于试制与批量生产
• 可支持多班制运行
• 可选 Industry 4.0 集成
• 可按需提供定制解决方案

产品详情

• 焊接 H 型钢结构，具有高刚性和优化的受力路径
• 大型液压缸驱动厚实的活塞板，并由耐用自润滑圆形导向支撑
• 工作台与活塞板带 T 型槽，便于安装夹具和模具
• 移动控制面板提高操作灵活性；控制柜内集成备选控制元件
• 液压站为独立模块设计，便于维护并保持热平衡
• 两段式液压泵实现快速接近与受控工作速度
• 精密加工的缸体表面与高品质密封件可降低磨损
• 设计与零部件符合相关欧洲安全标准

标准配置

• 双手控制面板
• 上下行程可调限位
• 压力表
• 带 2 导向和 T 型槽的可动上工作台
• 自动运行模式
• 气缸自动回位
• Siemens PLC
• 具自动换挡的两速液压单元
• 压力开关
• 计时器
• 操作手册

可选配置

• 光幕 L = 1,000 mm
• 升级为 Siemens KTP 700 Basic 数字控制
• 侧向导轨从 2 条升级至 4 条
• 件数计数器
• 带减压阀的风冷/油冷换热器
• 减压阀

技术规格

• 压力能力：100 t
• 工作台尺寸：900 mm x 600 mm
• 行程：500 mm
• 活塞板尺寸：700 mm x 350 mm
• 通孔宽度：1.050 mm
• 行程速度：4 mm/s
• 快速进给：26 mm/s
• 电机功率：4 kW
• 外形尺寸（长 x 宽 x 高）：2.08 m x 1.05 m x 2.26 m
• 重量：2,300 kg
