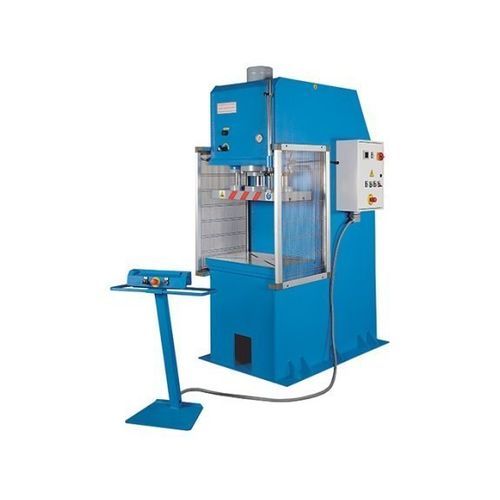

液压机 HPK 70 A成形深伸拉成型C形
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 驱动类型
- 液压
- 功能
- 成形, 深伸拉成型
- 结构
- C形
- 控制类型
- 自动
- 力度
70 tf
- 开口
250 mm
(10 in)- 行程
500 mm
(19.685 in)- 托盘宽度
500 mm
(20 in)- 托盘长度
700 mm
(28 in)- 压速度
5 mm/s
- 位移速度
24 mm/s
- 水力泵功率
4 kW
- 重量
2,100 kg
(4,630 lb)- 总长度
2 m
(6'06" )- 总宽度
1 m
(3'03" )- 总高度
3 m
(9'10" )
产品介绍
概述
HPK A 系列 C 型框架液压机 HPK 70 A，额定压力 70 t，适用于深拉伸、成形和切口加工。整机在欧洲制造，采用精密零部件，配备大尺寸冲头板与带 T 槽的工作台，移动式双手控制保证操作安全，可调限位定义行程，亦可按需定制配置。
主要特点
产品详情
标准配置
可选配件 / 附件
技术参数
HPK A 系列 C 型框架液压机 HPK 70 A，额定压力 70 t，适用于深拉伸、成形和切口加工。整机在欧洲制造，采用精密零部件，配备大尺寸冲头板与带 T 槽的工作台，移动式双手控制保证操作安全，可调限位定义行程，亦可按需定制配置。
主要特点
- C 型机身设计，便于模具装拆
- 欧洲制造，符合既定质量标准
- 适用于试验与批量生产
- 支持 Industry 4.0 集成
- 可按要求提供定制解决方案
产品详情
- 焊接成型的 C 型钢结构，设计满足整机最大压力要求
- 大尺寸冲头板与工作台，支持大工装或多工装夹持
- 配有两个自润滑圆形导向，配合油缸实现冲头板的精确均匀进给
- 气缸表面精密加工、优质密封件，降低磨损、提升耐久性
- 通过易调节的机械限位实现快速行程调整
- 油缸与液压单元紧凑布置于机身内部且可方便接近维护
- 2 段式液压泵，实现快速进给与优化的工作速度
- 冲头板和工作台带 T 槽，便于工装夹紧
- 移动控制面板提升操作灵活性，其他控制按钮整齐集成于控制柜
- 部件按严格标准制造，整体结构符合欧洲安全规范
标准配置
- 移动式双手控制面板
- 上下行程可调限位
- 压力表
- 带 2 导向及 T 槽的可移动上台
- 自动运行
- 油缸自动复位
- Siemens PLC
- 2 速自动切换液压单元
- 压力开关
- 计时器
- 操作手册
可选配件 / 附件
- 光幕 L = 1,000 mm
- 升级为 Siemens KTP 700 Basic 数字控制
- 横向导轨由 2 根升级为 4 根
- 计件器
- 带减压阀的油/风冷却器
- 减压阀
技术参数
- 压力: 70 t
- 工作台尺寸: 700 mm x 500 mm
- 行程: 500 mm
- 冲头板尺寸: 700 mm x 350 mm
- 门牙深度（开口）: 250 mm
- 工作速度: 5 mm/s
- 快速进给: 24 mm/s
- 电机功率: 4 kW
- 外形尺寸（L x W x H）: 1.5 m x 1 m x 2.5 m
- 重量: 2,100 kg
