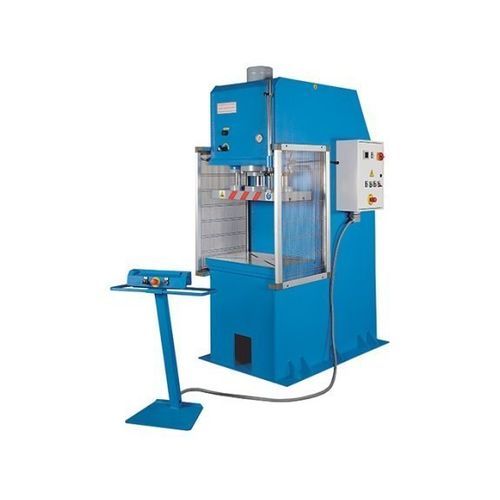

液压机 HPK 100 A

成形深伸拉成型生产

概述

HPK A 系列 C 型框架液压压力机，适用于深冲、成形和开口加工。HPK 100 型号额定挤压力 100 t，配备大型滑块板和 800 x 600 mm 工作台。整机在欧洲制造，部件精密加工，具备可调行程、移动式双手控制，并可选配自动化与 Industry 4.0 集成方案。

亮点

• C 型框架，刚性高且便于工装装夹
• 欧洲制造，高品质组件
• 适用于样件试验与批量生产
• 移动式双手控制保证操作安全
• 支持客户定制与数字化集成

产品详情

• 完好焊接的 C 型钢结构，按机器能力设计
• 大型滑块板与工作台，适配大型模具或多工位装夹
• 强力液压缸配合两根自润滑圆形导轨，保证滑块的精确均匀进给
• 精密加工的缸体表面与高品质密封件，降低磨损
• 通过可调机械限位快速设定行程长度
• 框架内置紧凑型液压系统，便于维护且占地少
• 二段式液压泵实现快速早送り与最佳工作速度
• 滑块板与工作台带 T 槽，便于夹具固定
• 可移动控制面板，控制柜内布置额外操控元件
• 设计与制造符合欧洲安全指令

标准配置

• 双手控制面板
• 可调行程限位
• 压力表
• 带 2 导向和 T 槽的可动滑块板
• 自动运行模式
• 缸体自动回程
• Siemens PLC
• 具自动换挡的二速液压单元
• 压力开关
• 定时器
• 操作手册

可选配置

• 光幕 L = 1,000 mm
• 升级为 Siemens KTP 700 Basic 数字控制
• 导轨从 2 根升级至 4 根
• 件数计数器
• 带减压阀的油冷却器
• 减压阀

技术参数

• 挤压力: 100 t
• 工作台尺寸: 800 mm x 600 mm
• 行程: 500 mm
• 滑块板尺寸: 700 mm x 350 mm
• 前口深度: 300 mm
• 工作行程速度: 4 mm/s
• 早送り: 25 mm/s
• 电机功率: 4 kW
• 外形尺寸（长 x 宽 x 高）: 1.9 m x 1.2 m x 2.6 m
• 重量: 3,400 kg
