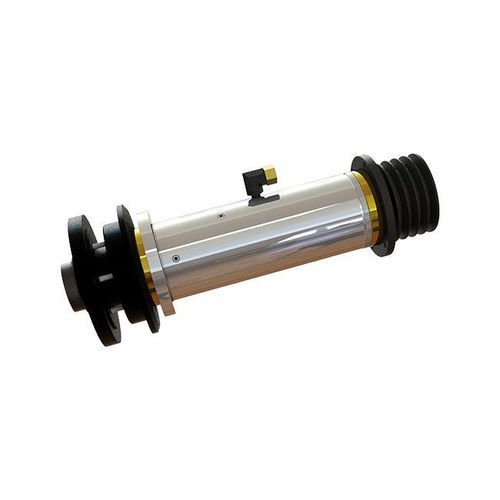

磨削主轴 DYFJM-120(065)28/5.5A2-F

皮带驱动ISO

简介
DYFJM-120(065)28/5.5A2-F 是一款用于圆柱研磨的紧凑型主轴，强调径向刚度。径向刚度≥800 N/μm，可承受圆柱研削载荷；安装外径φ120 mm，质量58±1 kg，有助于减小机床占用空间。主要运行参数：轴颈径φ65 mm，回转精度≤0.0003 mm，额定转速2200 rpm。

主要参数
直径：Φ120 mm
径向刚度：≥800 N/μm
轴颈直径：φ65 mm
额定/最高转速：2200 rpm
回转精度：≤0.0003 mm
重量：58±1 kg

技术数据
安装外径（mm）：φ120
轴颈直径（mm）：φ65
驱动油类型：ISO VG3
供油压力（MPa）：2.0-2.5
轴向静刚度（N/μm）：≥100
径向静刚度（N/μm）：≥800
前端径向跳动（mm）：≤0.001
轴端轴向位移（mm）：≤0.001
回转精度（mm）：≤0.0003
驱动类型：皮带传动 (belt drive)
旋转方向：顺时针
额定/最高转速（rpm）：2200
应用领域：圆柱研削机
重量（kg）：58±1

特性 / 技术规格

• 型号：DYFJM-120(065)28/5.5A2-F
• 安装外径：φ120 mm
• 轴颈直径：φ65 mm
• 驱动油类型：ISO VG3
• 供油压力：2.0-2.5 MPa
• 轴向静刚度：≥100 N/μm
• 径向静刚度：≥800 N/μm
• 前端径向跳动：≤0.001 mm
• 轴端轴向位移：≤0.001 mm
• 回转精度：≤0.0003 mm
• 驱动类型：皮带传动
• 旋转方向：顺时针
• 额定/最高转速：2200 rpm
• 应用：圆柱研削机
• 重量：58±1 kg
