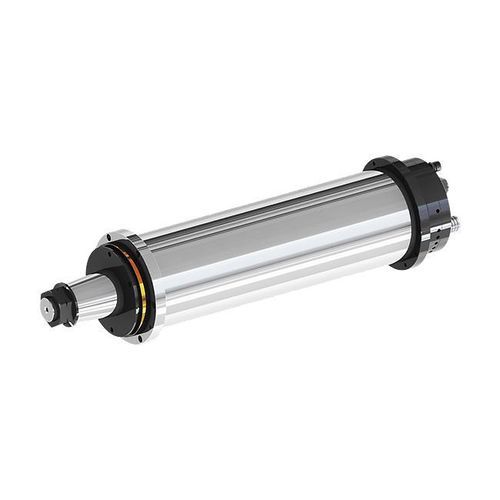

磨削主轴 DYFDM-200(100)20/23-F

电动ISO用油润滑

概述
DYFDM-200(100)20/23-F 是为专用滚道研削机设计的研削主轴。采用后置同步电机（S1 额定），建议采用油冷以保障连续加工时的热稳定性。

主要参数
直径: φ200 mm
最高转速: 2500 rpm
电机: 后置同步电机 23 kW（S1 100%），连续输出扭矩 110 N·m
冷却: 建议油冷

技术数据
型号: DYFDM-200(100)20/23-F
安装外径（mm）: φ200
传动油类型: ISO VG5
供油压力（MPa）: 2.5–3
轴向静刚度（N/μm）: ≥350
径向静刚度（N/μm）: ≥200
前端径向跳动（mm）: ≤0.001
轴端轴向位移（mm）: ≤0.001
回转精度（mm）: ≤0.0003
驱动类型: 后置电机驱动
旋转方向: 逆时针
最高转速（rpm）: 2500
最大频率（Hz）: 167
电机系统: 同步电机
额定电压（V）: 380
输出功率 S1 100% (kW): 23
输出扭矩 S1 100% (N·m): 110
额定电流 S1 100% (A): 43
净重（kg）: 190±2

应用与优势
用于滚道研削机，提供加工滚道所需的轴向与径向刚度及回转精度。后置同步电机在连续工况下保持稳定扭矩输出，有利于研削头的机械集成。

特性 / 技术规格

• 型号: DYFDM-200(100)20/23-F
• 安装外径: φ200 mm
• 最高转速: 2500 rpm
• 电机系统: 后置同步电机
• 输出功率 (S1 100%): 23 kW
• 输出扭矩 (S1 100%): 110 N·m
• 额定电流 (S1 100%): 43 A
• 额定电压: 380 V
• 传动油类型: ISO VG5
• 供油压力: 2.5–3 MPa
• 轴向静刚度: ≥350 N/μm
• 径向静刚度: ≥200 N/μm
• 前端径向跳动: ≤0.001 mm
• 轴端轴向位移: ≤0.001 mm
• 回转精度: ≤0.0003 mm
• 旋转方向: 逆时针
• 最大频率: 167 Hz
• 冷却系统: 建议油冷
• 应用: 滚道研削机
• 净重: 190±2 kg
