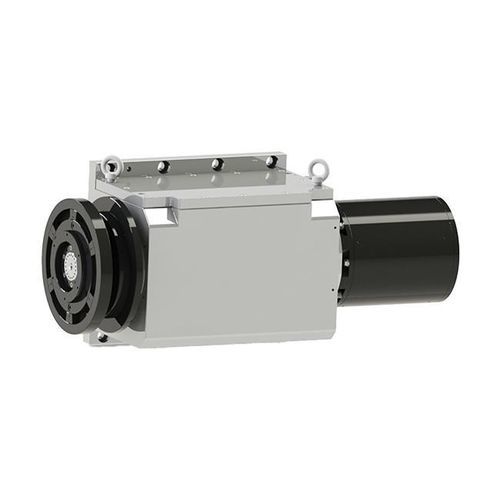

磨削主轴 DYFDM-150(080)15/5.5-XWS

电动ISO用油润滑

概述
适用于采用独立后置电机驱动的圆柱和凸轮磨床，DYFDM-150(080)15/5.5-XWS 在轴向和径向提供平衡的刚性以实现精密磨削。5.5 kW 的异步电机配合油冷静压支承，适用于受控的连续磨削循环。

主要参数
直径：Φ150 mm
最高转速：3000 rpm

技术参数
型号：DYFDM-150(080)15/5.5-XWS
中心高（mm）：170
润滑油：ISO VG5
供油压力（MPa）：2.5–5.0
轴向静刚度（N/μm）：≥150
径向静刚度（N/μm）：≥150
前端径向跳动（mm）：≤0.0005
轴向端部移动量（mm）：≤0.0005
旋转精度（mm）：≤0.0002
驱动类型：后置电机驱动（顺时针）
最高转速（rpm）：3000
最高频率（Hz）：100
电机类型：异步电机
额定电压（V）：300
输出功率 S1 100%（kW）：5.5
输出转矩 S1 100%（N·m）：35
额定电流 S1 100%（A）：14
冷却：油冷（推荐）
适用：圆柱磨床与凸轮磨床
重量（kg）：278 ±10

特性 / 技术规格

• 型号：DYFDM-150(080)15/5.5-XWS
• 直径：Φ150 mm
• 中心高：170 mm
• 最高转速：3000 rpm
• 电机：异步，5.5 kW（S1 100%），300 V，14 A，35 N·m
• 静压支承，油冷；润滑油 ISO VG5；供油压力 2.5–5.0 MPa
• 静刚度：轴向 ≥150 N/μm，径向 ≥150 N/μm
• 精度：前端跳动 ≤0.0005 mm；轴向端部移动 ≤0.0005 mm；旋转精度 ≤0.0002 mm
• 驱动：后置电机驱动（顺时针）
• 冷却：推荐油冷
• 应用：圆柱与凸轮磨床
• 参考重量：278 ±10 kg
